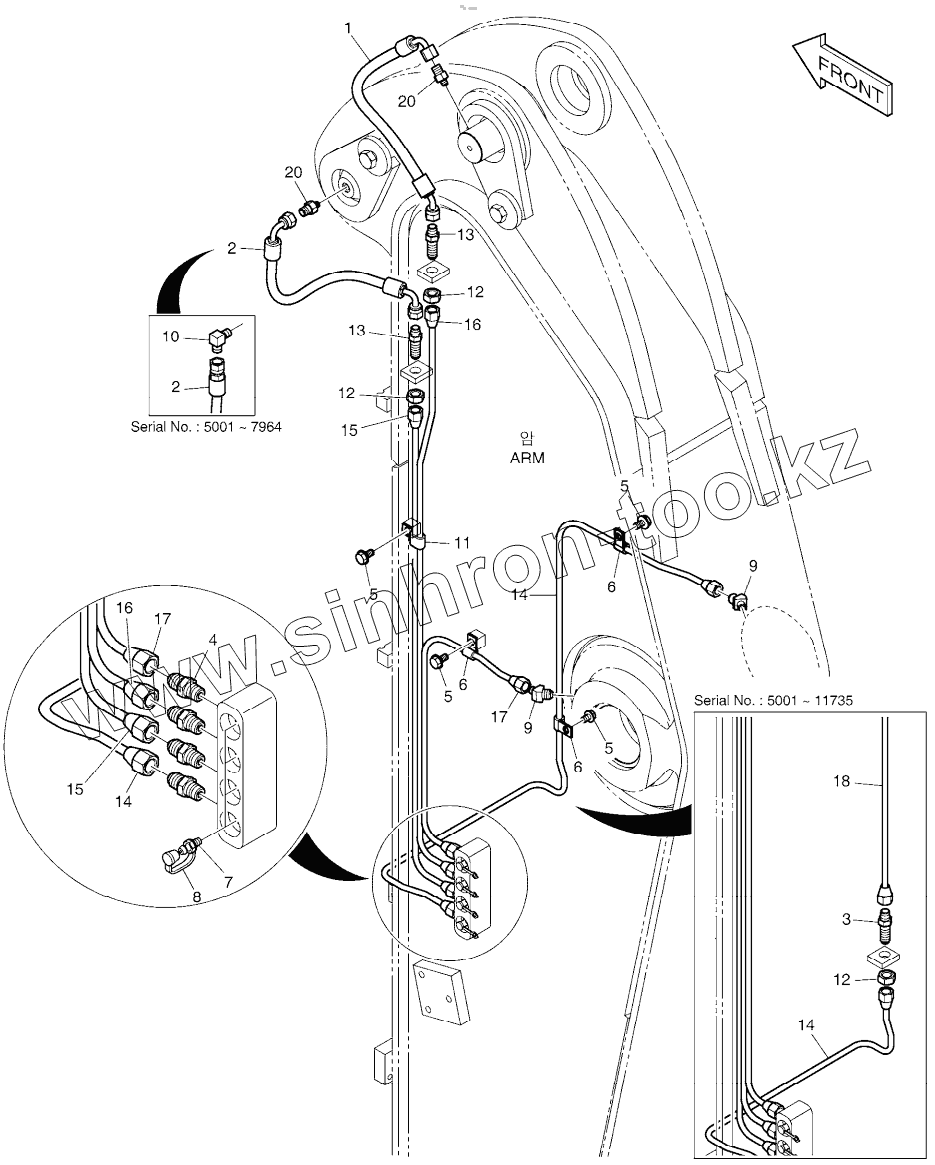

Каталог запасных частей к технике: Doosan DX225LCA. LUBRICATION PIPING - ARM 2.0m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-05310
K1013396A
1
2
2
2
2
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
14
15
15
16
16
17
17
18
20
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
420212-05310 420212-05310 PIPING,LUBRICATION, 2.0M
K1013396A K1013396A LUBRICATION PIPING-ARM
1 DS2058279 HOSE
2 2184-1036D11 Hose
2 DS2059595 HOSE PF1/4-310L
3 DS2225009 Adapter
4 2181-1184 Adapter
5 K1001029 BOLT
5 K1001029 BOLT
6 DS2802023 Clip
6 DS2802023 Clip
7 S6710041 NIPPLE;GREASE
8 160-00020 CAP;GREASE NIPPLE
9 K1010730 Elbow
10 2181-1111D11 Elbow
11 DS2805007 Clip
12 S4032833 NUT M14X1.5
12 S4032833 NUT M14X1.5
13 2181-1923D12 Adapter
14 K1013397 PIPE
14 420205-00304 PIPE
15 K1025403 PIPE
16 K1025404 PIPE
17 K1025405 PIPE
18 K1025406 PIPE
20 2181-4112 Adapter
20 2181-4112 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
