Каталог запасных частей к технике: Doosan DX225LCA. GEAR PUMP-ROTATION

Тип техники

Марка

Модель

Схема

K9001457

K9001457

K9001457

1

2

3

4

4

5

6

7

8

9

9

10

10

11

12

13

13

14

14

14

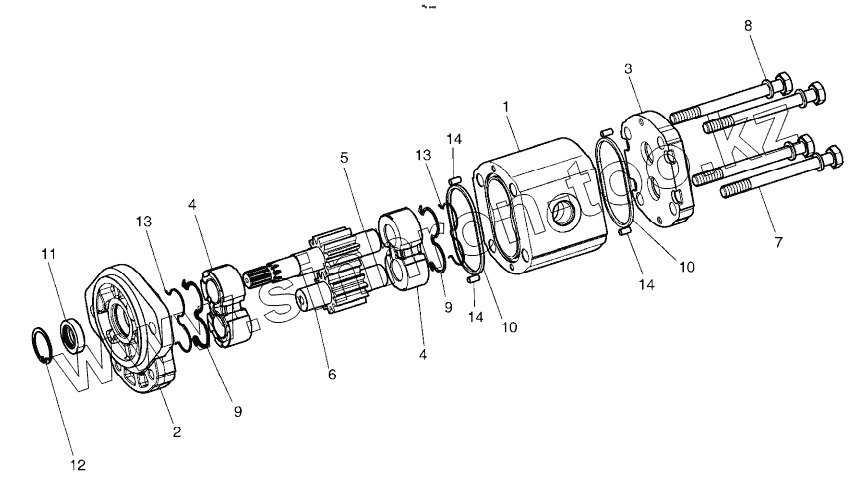

Позиция на иллюстрации	Заводской номер детали		Название детали
K1000410	K1000410		GEAR PUMP
K9001457	K9001457		SEAL KIT, GEAR PUMP
1	BODY		Body
2	COVER, FRONT		Cover, front
3	COVER, REAR		Cover, rear
4	PLATE, THRUST		Plate, thrust
5	SHAFT, DRIVE		Shaft, drive
6	GEAR, DRIVEN		Gear, driven
7	S0559553		Bolt
8	S5102603		WASHER;SPRING M10
9	SEAL		Seal
10	SEAL		Seal
11	SEAL, SHAFT		SEAL, SHAFT
12	RING, SNAP		Ring, snap
13	RING, BACK UP		Ring, back up
14	PIN, DOWEL		Pin, dowel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
