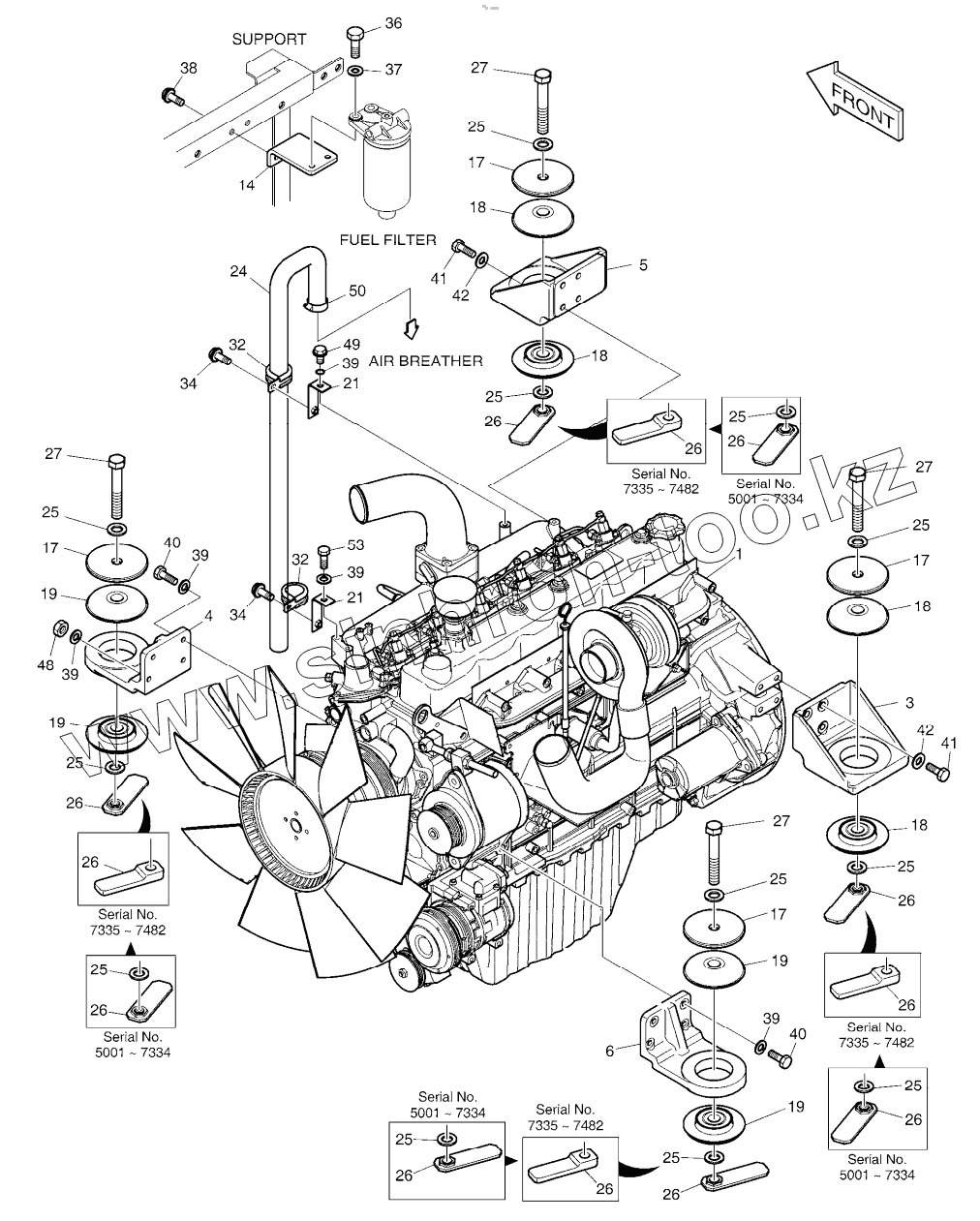

Каталог запасных частей к технике: Doosan DX225LCA. ENGINE MOUNTING
150109-00018
K1045986A
1
3
3
4
4
5
5
6
6
14
17
17
17
17
18
18
18
18
19
19
19
19
21
21
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
32
32
34
34
36
37
38
39
39
39
39
39
40
40
41
41
42
42
48
49
50
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150109-00018 | 150109-00018 | ENGINE ASSY | |
| K1045986A | K1045986A | ENGINE ASSY | |
| 1 | K1000967A | ENGINE-DB58TIS | |
| 3 | K1000039A | BRACKET, ENGINE MOUNT | |
| 3 | 110427-00210 | BRACKET,ENGINE MOUNTING | |
| 4 | K1000041A | BRACKET, ENGINE MOUNT | |
| 4 | 110427-00212 | BRACKET,ENGINE MOUNTING | |
| 5 | K1000040A | BRACKET, ENGINE MOUNT | |
| 5 | 110427-00211 | BRACKET,ENGINE MOUNTING | |
| 6 | 110427-00213 | BRACKET,ENGINE MOUNTING | |
| 6 | K1000042A | BRACKET, ENGINE MOUNT | |
| 14 | 195-02465 | BRACKET | |
| 17 | 2114-1929 | WASHER;BUMP | |
| 18 | 161-00548 | Rubber | |
| 19 | 161-00550 | Rubber | |
| 21 | K1004487 | BRACKET | |
| 24 | K1007551 | HOSE, AIR | |
| 25 | 2114-9012A | WASHER;HARD | |
| 25 | 2114-9012A | WASHER;HARD | |
| 25 | 2114-9012A | WASHER;HARD | |
| 26 | 195-02643C | SUPPORT, NUT | |
| 26 | 110958-00342 | SUPPORT, NUT | |
| 26 | 110958-01083 | SUPPORT, NUT | |
| 27 | S0771466 | BOLT M20X1.5X130 | |
| 32 | 124-00208D6 | CLIP D38/M8 | |
| 34 | K1001029 | BOLT | |
| 36 | S0515366 | Bolt | |
| 37 | S5010713 | WASHER;PLAIN | |
| 38 | DS0025015 | BOLT | |
| 39 | S5102603 | WASHER;SPRING M10 | |
| 40 | S0712366 | BOLT | |
| 41 | S0786366 | BOLT | |
| 42 | S5102703 | WASHER;SPRING M10 | |
| 48 | S4032633 | NUT M10X1.25 | |
| 49 | S0711866 | BOLT | |
| 50 | S8510044 | CLAMP | |
| 53 | S0511866 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
