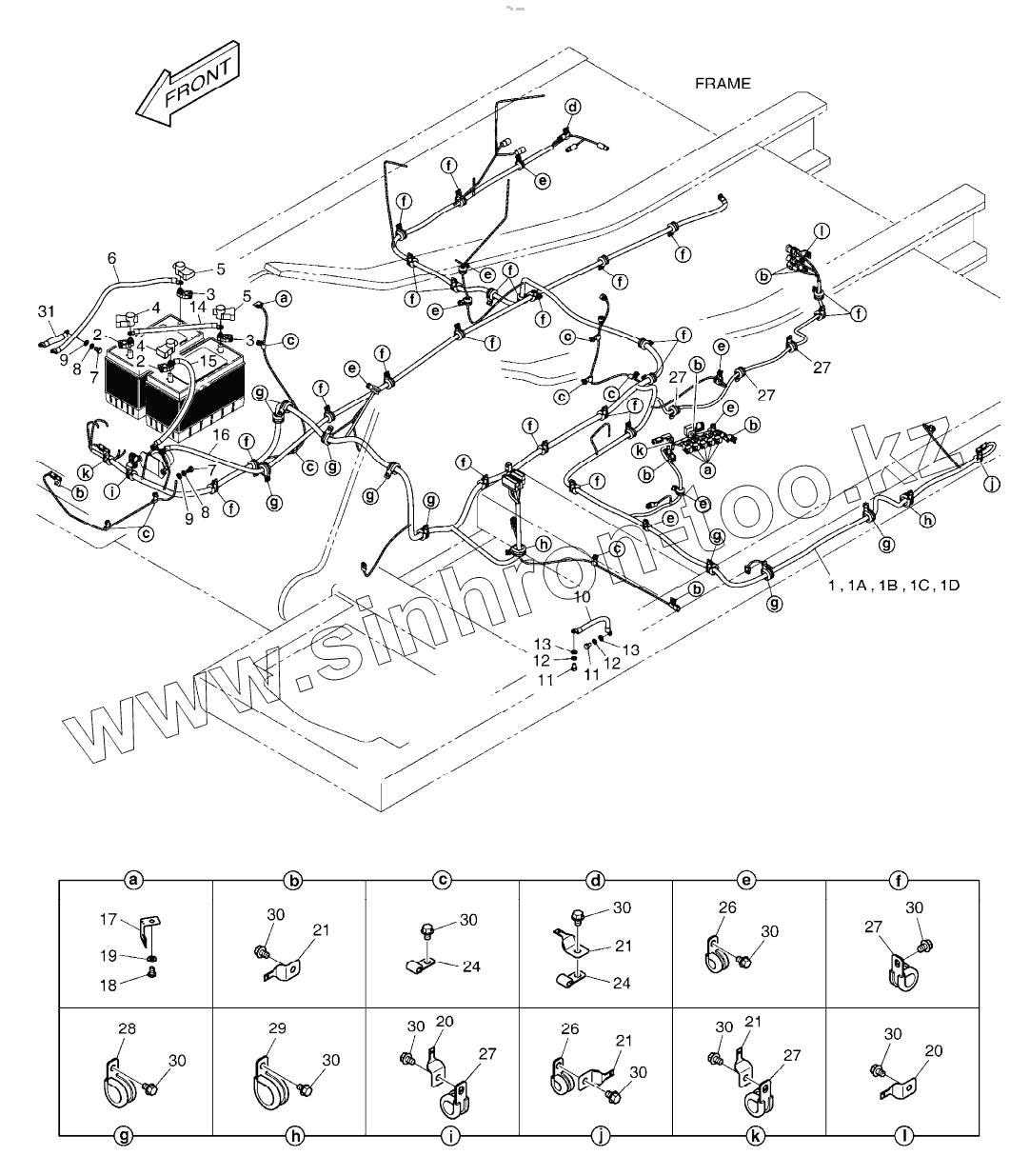

Каталог запасных частей к технике: Doosan DX225LCA. ELECTRIC WIRING
K1046430
300619-00265
1
1
1A
1B
1C
1D
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
20
20
21
21
21
21
24
24
26
26
27
27
27
27
27
27
28
29
30
30
30
30
30
30
30
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1046430 | K1046430 | ELECTRIC WIRING | |
| 300619-00265 | 300619-00265 | ELECTRIC ASSY, WIRING | |
| 1 | K1001374G | HARNESS, MAIN | |
| 1 | 310207-01176 | HARNESS,MAIN | |
| 1A | 2548-1027 | DIODE ASS'Y 3A | |
| 1B | 548-00003A | DIODE ASS'Y 3A | |
| 1C | K1000814 | DIODE | |
| 1D | K1000815 | DIODE, 8 PIN | |
| 2 | 2550-1014D1 | TERMINAL;BATTERY(+) | |
| 3 | 2550-1014D2 | TERMINAL;BATTERY(-) | |
| 4 | 2160-1212 | CAP;BATTTML (+) | |
| 5 | 2160-1213 | CAP;BATTTML (-) | |
| 6 | 2553-1275D78 | CABLE, BATT RELAY | |
| 7 | S0511653 | BOLT M10X1.5X16 | |
| 8 | S5102603 | WASHER;SPRING M10 | |
| 9 | S5010613 | WASHER;PLAIN | |
| 10 | 2553-1275D39 | CABLE, EARTH | |
| 11 | S0511653 | BOLT M10X1.5X16 | |
| 12 | S5102603 | WASHER;SPRING M10 | |
| 13 | S5010613 | WASHER;PLAIN | |
| 14 | 2553-1275D46 | CABLE, BATT-BATT | |
| 15 | 2553-1275D7 | Cable, batt-batt relay | |
| 15 | 2553-1275D69 | CABLE;BATT-BATT RELAY 60R-300L | |
| 16 | 2553-1275D88 | CABLE, BATT RY-STARTER | |
| 16 | 2553-1275D81 | CABLE, BATT RY-STARTER | |
| 17 | 2195-3500 | BRACKET;HOUSING | |
| 18 | S0504453 | BOLT M6X1.0X12 | |
| 19 | S5102303 | WASHER;SPRING M6 | |
| 20 | 2197-1660 | BRACKET;HOUSING W15 | |
| 21 | 2197-1661 | BRACKET;HOUSING W9 | |
| 24 | 2124-1509D1 | CLIP D12/M8 | |
| 26 | 124-00208D2 | CLIP D14/M8 | |
| 27 | 124-00208D3 | CLIP D20/M8 | |
| 28 | 124-00208D4 | CLIP D26/M8 | |
| 29 | 124-00208D5 | CLIP D32/M8 | |
| 30 | K1001029 | BOLT | |
| 31 | 310203-00020 | CABLE,EARTH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
