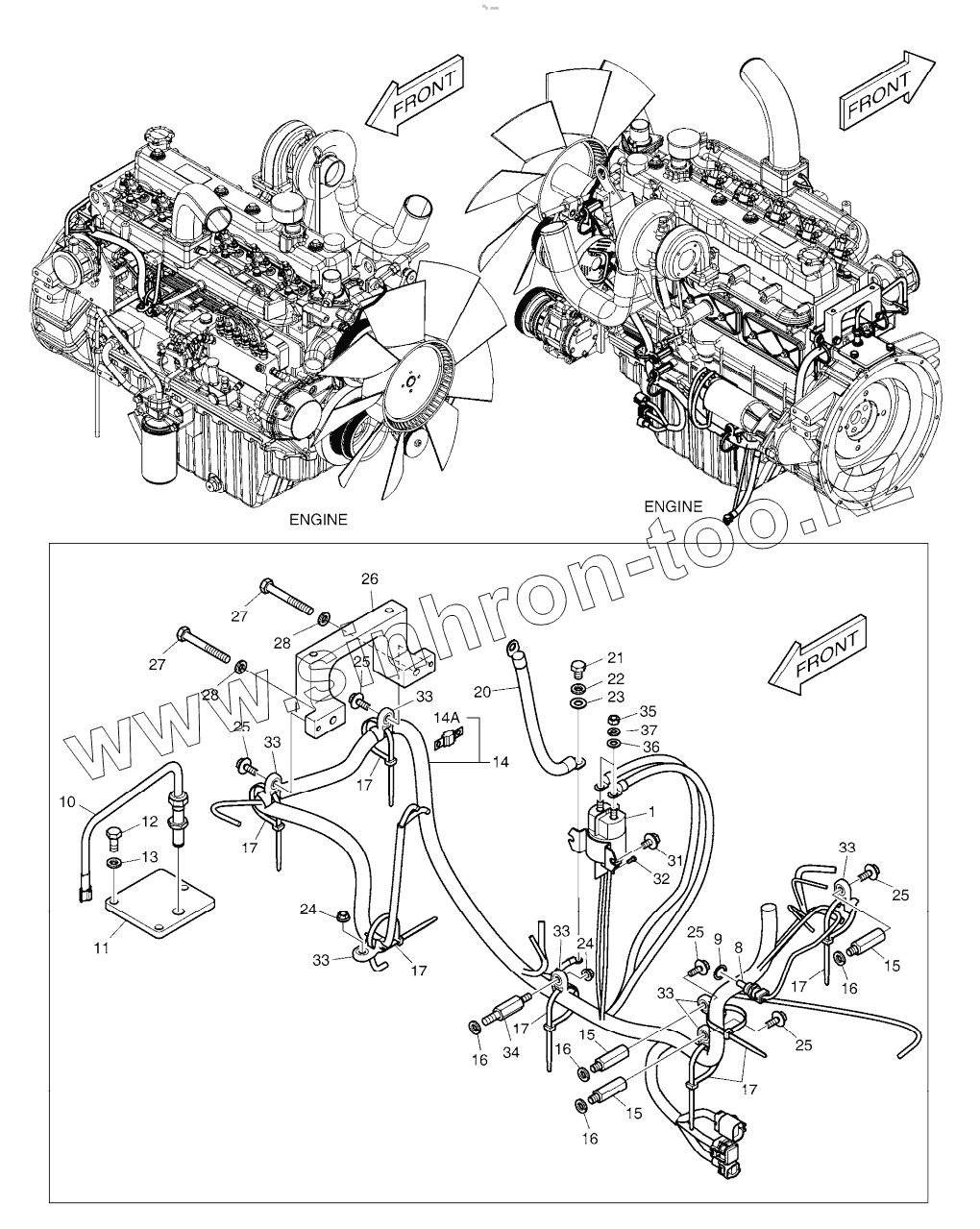

Каталог запасных частей к технике: Doosan DX225LCA. ELECTRIC PARTS - ENGINE (ALTERNATOR - 50A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
300619-01900
1
8
9
10
11
12
13
14
14A
15
15
15
16
16
16
16
17
17
17
17
17
17
20
21
22
23
24
24
25
25
25
25
25
26
27
27
28
28
31
32
33
33
33
33
33
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
300619-01900 300619-01900 ELECTRIC ASSY, ENGINE
1 301202-00067 Relay, pre heater
8 2547-9038B SENSOR;WATER TEMP
9 S8180251 PACKING M16/D22
10 2547-1015 SENSOR;ENGINE SPEED
11 2197-1793 BRACKET;SPEED SENSOR
12 S0512066 BOLT
13 S5102603 WASHER;SPRING M10
14 310207-02450 HARNESS ASSY,ENGINE
14A 300803-00086 Fuse
15 DS0026006 BOLT,STUD
16 S5102603 WASHER;SPRING M10
17 310101-00035 TIE, CABLE
20 553-00001D4 CABLE, E/G EARTH
21 S0511653 BOLT M10X1.5X16
22 S5102603 WASHER;SPRING M10
23 S5010613 WASHER;PLAIN
24 2121-1305 NUT M8X1.25
25 DS0025049 BOLT
26 K1010584 BLOCK
27 S0759166 BOLT
28 S5102603 WASHER;SPRING M10
31 DS0025033 BOLT
32 S3450573 Screw
33 110420-00330 BRACKET
34 120117-00071 BOLT, STUD
35 S4012533 NUT M8X1.25
36 S5010513 WASHER;PLAIN M8
37 S5102503 WASHER;SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
