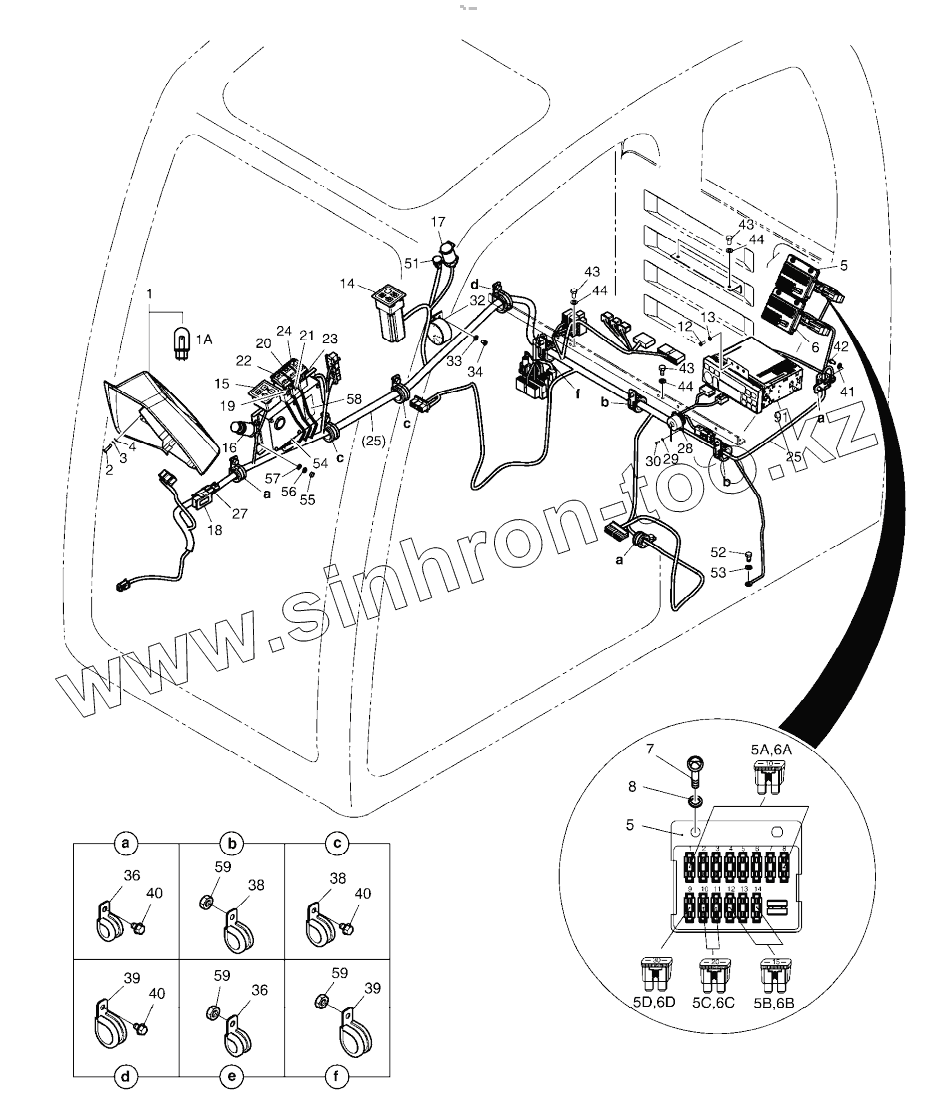

Каталог запасных частей к технике: Doosan DX225LCA. ELECTRIC PARTS - CABIN
1
1
1
1
1A
2
3
4
5
5
5A
5B
5C
5D
6
6A
6B
6C
6D
7
8
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
25
25
27
28
28
29
30
32
33
34
36
36
38
38
39
39
40
40
40
41
42
43
43
43
44
44
44
51
52
53
54
54
54
55
56
57
58
59
59
59
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1001325Q | K1001325Q | ELECTRIC PARTS-CABIN | |
| 300619-00056 | 300619-00056 | ELECTRIC ASSY, CABIN | |
| 300619-00056A | 300619-00056A | ELECTRIC ASSY, CABIN | |
| 300619-00056B | 300619-00056B | ELECTRIC ASSY, CABIN | |
| 300619-00056C | 300619-00056C | ELECTRIC ASSY, CABIN | |
| 300619-00056E | 300619-00056E | ELECTRIC ASSY, CABIN | |
| 1 | 539-00076E | PANEL, GAUGE | |
| 1 | K1051986 | PANEL, GAUGE | |
| 1 | 300426-00012 | PANEL,GAUGE, 38INCH | |
| 1 | 300426-00012A | PANEL,GAUGE, 38INCH | |
| 1A | 515-00012A | BULB | |
| 2 | S3450863 | SCREW | |
| 3 | S5100203 | WASHER;SPRING | |
| 4 | S5000213 | WASHER;PLAIN | |
| 5 | K1001263A | BOX, FUSE | |
| 5A | 2527-1016 | FUSE;BLADE 10A | |
| 5B | 2527-1017 | FUSE;BLADE 15A | |
| 5C | 2527-1018 | FUSE;BLADE 20A | |
| 5D | 2527-1025 | FUSE;BLADE 30A | |
| 6 | K1001263A | BOX, FUSE | |
| 6A | 2527-1016 | FUSE;BLADE 10A | |
| 6B | 2527-1017 | FUSE;BLADE 15A | |
| 6C | 2527-1018 | FUSE;BLADE 20A | |
| 6D | 2527-1025 | FUSE;BLADE 30A | |
| 7 | S3450983 | SCREW M6X1.0X20 | |
| 8 | S5102303 | WASHER;SPRING M6 | |
| 12 | S3450833 | SCREW M5X0.8X12 | |
| 13 | S5100203 | WASHER;SPRING | |
| 14 | 543-00095 | PANEL ASSY, WIPER CONTROL | |
| 15 | 543-00096 | RADIO CONTROL PANEL ASSY | |
| 16 | 545-00001 | LIGHTER;CIGAR | |
| 16 | 300730-00006 | Lighter, cigar | |
| 17 | 527-00006 | SOCKET;12V POWER | |
| 17 | K1053423 | SOCKET | |
| 18 | 2528-9040 | METER;HOUR | |
| 19 | 549-00103 | SWITCH | |
| 20 | K1002406D11 | ACTUATOR, SWITCH | |
| 21 | 549-00103 | SWITCH | |
| 22 | K1002406D12 | ACTUATOR, SWITCH | |
| 23 | K1006572 | SWITCH, BREAKER/SHEAR | |
| 24 | K1002406D21 | ACTUATOR, SWITCH | |
| 25 | K1001371G | HARNESS, CABIN | |
| 25 | 310207-00417B | HARNESS,CABIN | |
| 27 | 530-00434B | HARNESS, HOUR METER | |
| 28 | 530-00477A | HARNESS, CHECK CONNECTOR | |
| 28 | 310207-00708 | HARNESS, CHECK CONNECTOR | |
| 29 | S5100003 | WASHER;SPRING | |
| 30 | S3450343 | SCREW M3X0.5X10 | |
| 32 | 2516-1116 | BUZZER;PILOT | |
| 33 | S5102303 | WASHER;SPRING M6 | |
| 34 | S3450943 | SCREW M6X1.0X10 | |
| 36 | 124-00208D3 | CLIP D20/M8 | |
| 38 | 124-00208D4 | CLIP D26/M8 | |
| 39 | 124-00208D5 | CLIP D32/M8 | |
| 40 | K1001029 | BOLT | |
| 41 | S5102303 | WASHER;SPRING M6 | |
| 42 | S3450953 | SCREW M6X1.0X12 | |
| 43 | S0508653 | BOLT M8X1.25X16 | |
| 44 | S5102503 | WASHER;SPRING | |
| 51 | 547-00023 | SENSOR | |
| 52 | S0508653 | BOLT M8X1.25X16 | |
| 53 | S5102503 | WASHER;SPRING | |
| 54 | K1003111 | CONTROLLER, ENGINE THROTTLE | |
| 54 | 300611-00003 | CONTROLLER, ENGINE THROTTLE | |
| 54 | 300611-00138 | CONTROLLER, ENGINE THROTTLE | |
| 55 | S4012333 | NUT M6X1.0 | |
| 56 | S5102303 | WASHER;SPRING M6 | |
| 57 | S5010313 | WASHER;PLAIN | |
| 58 | K1003113D4 | PLATE, NAME | |
| 59 | 2121-1305 | NUT M8X1.25 | |
| 91 | K1026654 | CAR STEREO |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
