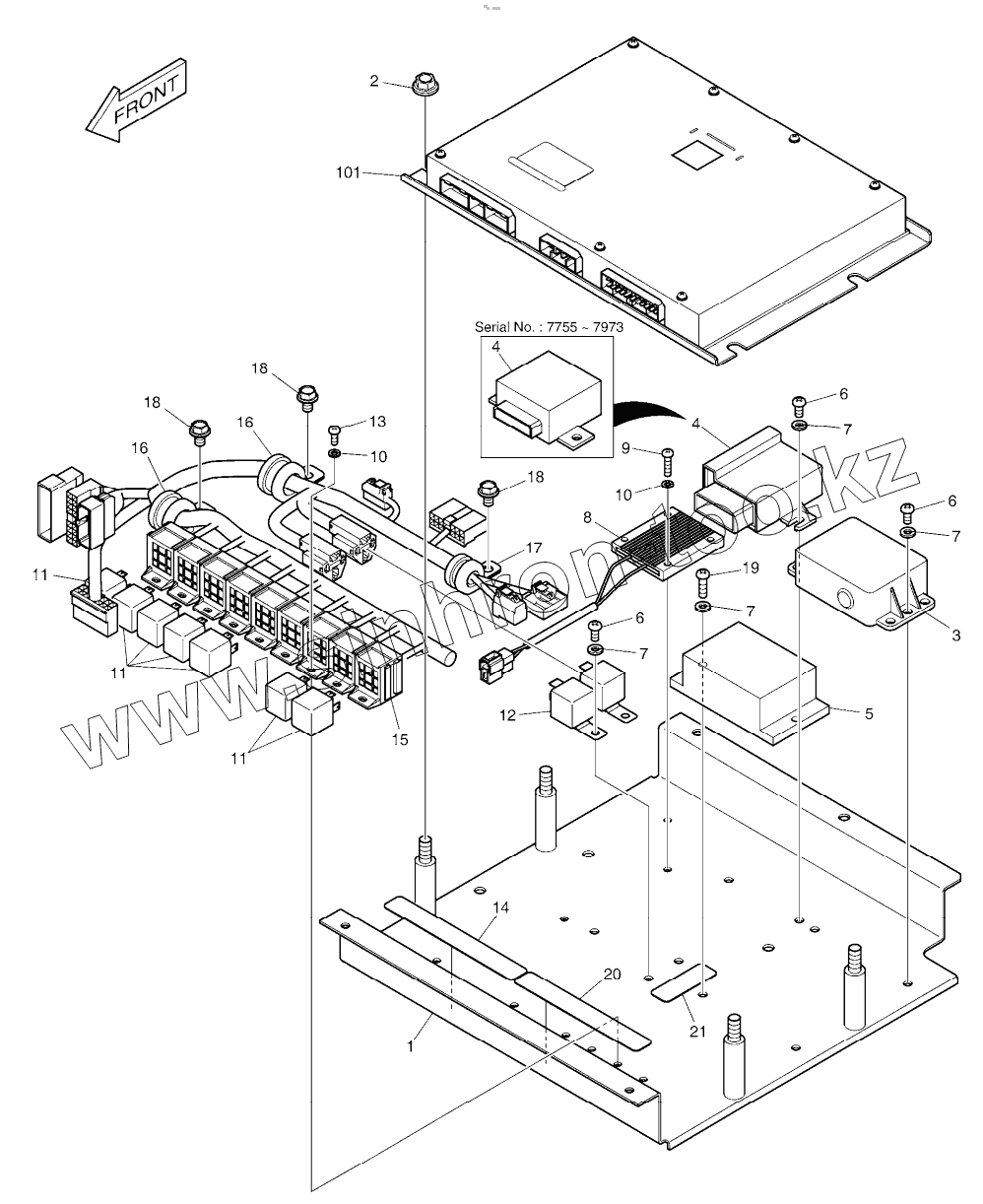

Каталог запасных частей к технике: Doosan DX225LCA. ELECTRIC BOX ASSY Serial No. 7755 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
6
7
7
7
7
8
9
10
10
11
11
11
12
13
14
15
16
16
17
18
18
18
19
20
21
101
101
101
Позиция на иллюстрации Заводской номер детали Название детали
300619-00514B 300619-00514B ELECTRIC ASSY, EBOX
300619-00514A 300619-00514A ELECTRIC ASSY, EBOX
1 250201-00795A PLATE,ELECTRIC BOX
2 D913109 NUT
3 2543-9015 STARTER;CONTROLLER
4 543-00106 CONTROLLER, WIPER
4 300611-00271 CONTROLLER, WIPER MOTOR
5 300612-00001A CONVERTER, DC
6 S3450953 SCREW M6X1.0X12
7 S5102303 WASHER;SPRING M6
8 545-00011 RESISTOR, AUXILIARY
9 S3450863 SCREW
10 S5100203 WASHER;SPRING
11 2544-9033 RELAY
12 301202-00042 Relay
13 S3450833 SCREW M5X0.8X12
14 190-01192D24 PLATE,NAME, RELAY
15 310207-00425A HARNESS,ELECTRIC BOX
16 124-00208D3 CLIP D20/M8
17 124-00208D2 CLIP D14/M8
18 K1001029 BOLT
19 S3450983 SCREW M6X1.0X20
20 190-01192D29 PLATE,NAME, RELAY
21 190-01192D26 PLATE, NAME
101 300611-00042 CONTROLLER,EPOS
101 300611-00042A CONTROLLER,EPOS
101 300611-00042B CONTROLLER,EPOS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
