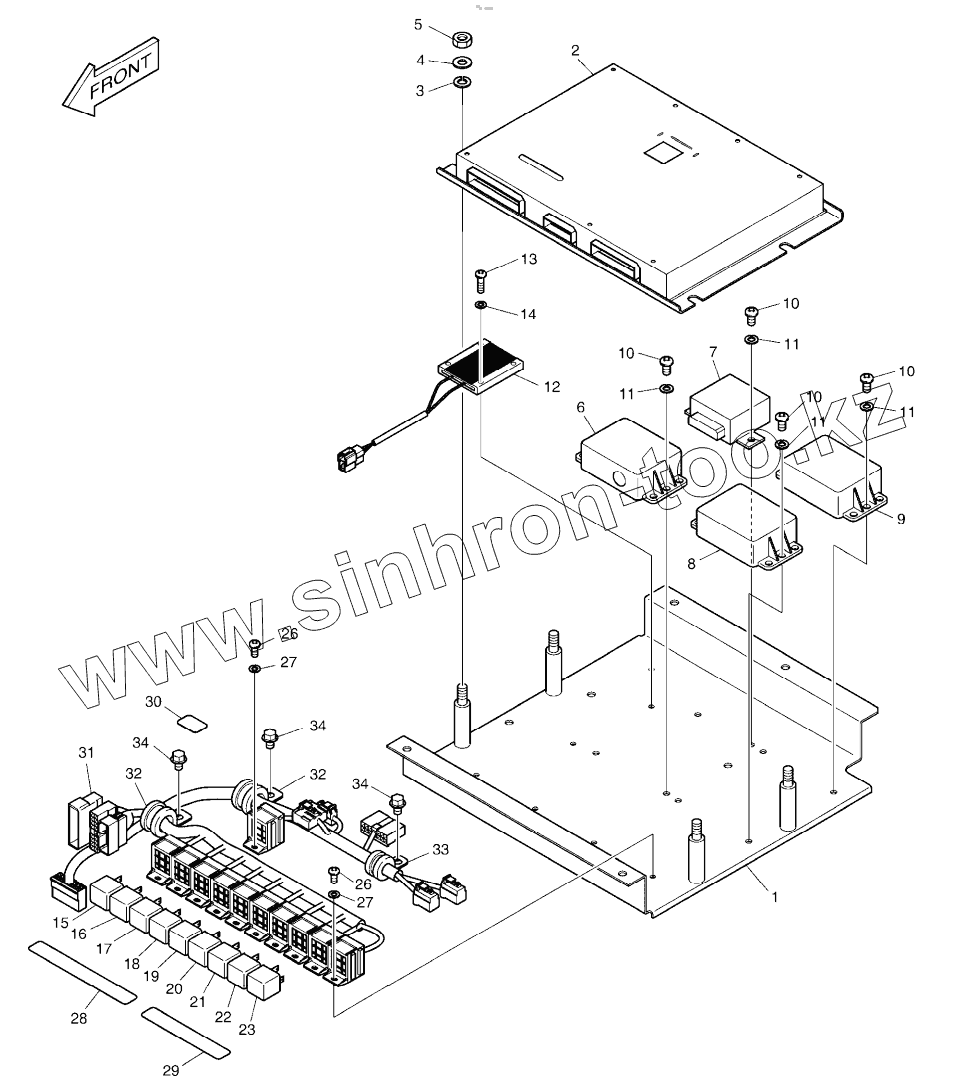

Каталог запасных частей к технике: Doosan DX225LCA. ELECTRIC BOX ASSY Serial No. 5001 - 7754

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
300619-00316
K1001324E
1
2
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
26
26
27
27
28
29
30
31
32
32
33
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
300619-00316 300619-00316 ELECTRIC ASSY, ELECTRIC BOX
K1001324E K1001324E ELECTRIC BOX ASSY
1 621-02955C PLATE, ELECTRIC BOX
2 K1001369C CONTROLLER, EPOS
2 300611-00042 CONTROLLER,EPOS
3 S5010613 WASHER;PLAIN
4 S5102603 WASHER;SPRING M10
5 S4012633 NUT M10X1.5
6 2543-9015 STARTER;CONTROLLER
7 543-00106 CONTROLLER, WIPER
8 2531-1003 CONVERTER;DC-DC (2)
9 2531-1003 CONVERTER;DC-DC (2)
10 S3450953 SCREW M6X1.0X12
11 S5102303 WASHER;SPRING M6
12 545-00011 RESISTOR, AUXILIARY
13 S3450863 SCREW
14 S5100203 WASHER;SPRING
15 2544-9033 RELAY
16 2544-9033 RELAY
17 2544-9033 RELAY
18 2544-9033 RELAY
19 2544-9033 RELAY
20 2544-9033 RELAY
21 2544-9033 RELAY
22 2544-9033 RELAY
23 2544-9033 RELAY
26 S3450833 SCREW M5X0.8X12
27 S5100203 WASHER;SPRING
28 190-01192D2 PLATE, NAME
29 190-01192D7 PLATE, NAME
30 190-01192D8 PLATE, NAME
31 K1001370A HARNESS, ELECTRIC BOX
32 124-00208D3 CLIP D20/M8
33 124-00208D2 CLIP D14/M8
34 K1001029 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
