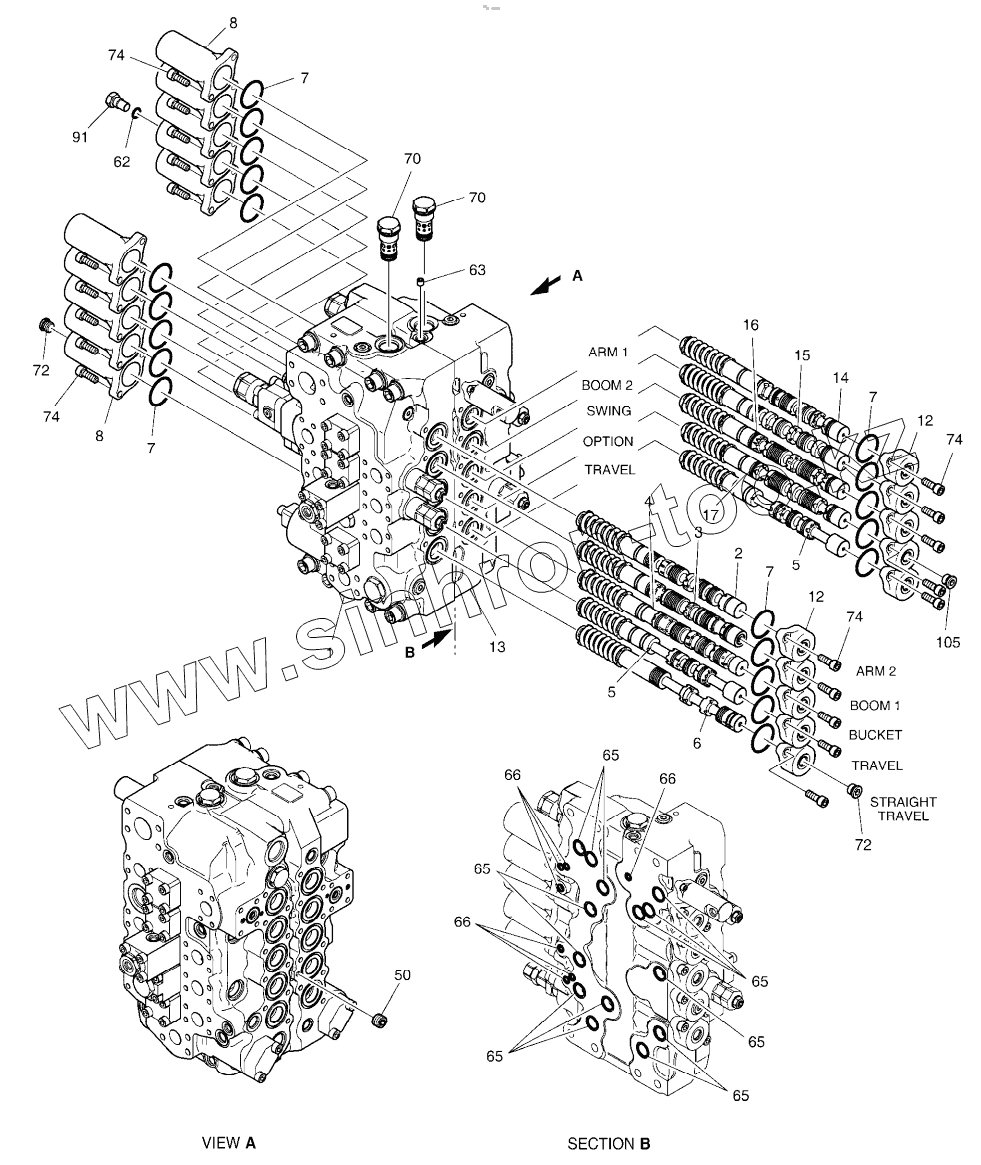

Каталог запасных частей к технике: Doosan DX225LCA. CONTROL VALVE (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
7
7
8
8
12
12
13
14
15
16
17
50
62
63
65
65
65
65
65
65
66
66
66
70
70
72
72
74
74
74
74
91
105
Позиция на иллюстрации Заводской номер детали Название детали
K1025391 K1025391 VALVE, CONTROL
1 423-00096 HOUSING, VALVE
2 424-00185 SPOOL ASSY-ARM2
3 K9003671 SPOOL ASSY-BOOM1
4 424-00199 SPOOL ASSY-BUCKET
5 K9001807 SPOOL ASSY-TRAVEL
6 424-00115 SPOOL ASSY-T/S
7 S8010451 O-RING
8 430-00033 CAP
12 430-00035 CAP
13 423-00097 HOUSING, VALVE
14 K9003672 SPOOL ASSY-ARM1
15 K9003673 SPOOL ASSY-BOOM2
16 K9001809 SPOOL ASSY-SWING
17 K9001810 SPOOL ASSY-OPTION
50 K9001199 PLUG
62 S8000141 O-RING
63 415-00037 PLUG, ORIFICE
65 180-00403 O-RING
66 180-00402 O-RING
70 420-00259 FOOT RELIFE VALVE
72 181-00701 PLUG ASSY
74 S2212266 BOLT;SOCKET M10X1.5X30
91 181-00646 PLUG
105 181-00701 PLUG ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
