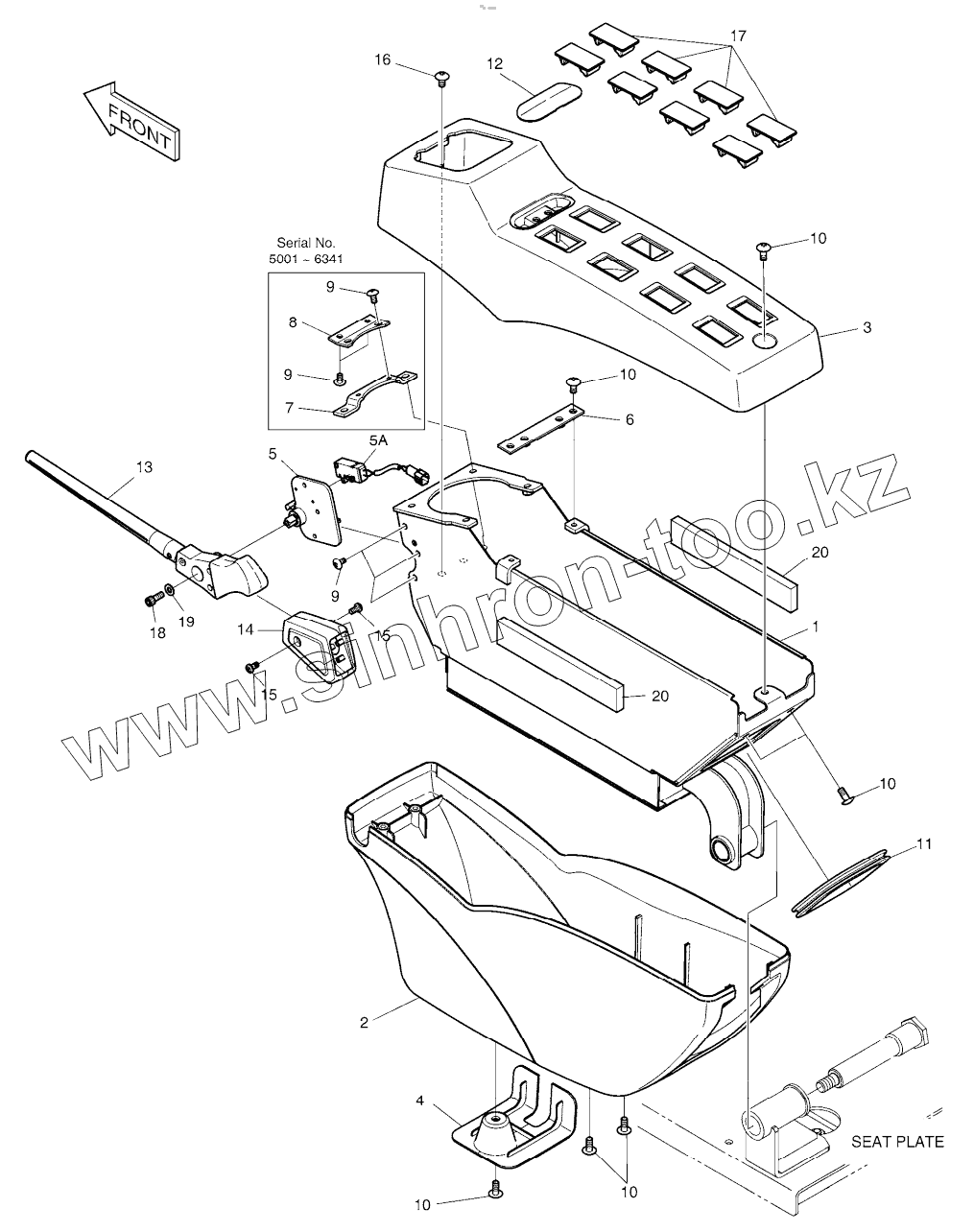

Каталог запасных частей к технике: Doosan DX225LCA. CONTROL STAND - L.H.

Тип техники

Марка

Модель

Схема

1

2

3

220204-00099

4

5

5A

6

7

8

9

9

9

2120-2166D53

2120-2166D53

2120-2166D53

10

10

10

10

10

11

12

13

14

15

15

16

17

18

19

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
K1002202H	K1002202H		CONTROL STAND LH
220111-00022	220111-00022		STAND ASSY,CONTROL
1	195-02753C		BRACKET, STAND LH
2	621-02901B		COVER, STAND LH LOWER
3	621-03012G		COVER, STAND LH UPPER
220204-00099	220204-00099		COVER,STAND
4	621-03014B		COVER, STAND LOW
5	195-02868C		BRACKET, SAFETY
5A	549-00089		SWITCH, MICRO
6	621-02957B		PLATE, STAND MOUNT
7	159-00290B		PLATE
8	159-00287B		PLATE, COVER MOUNT
9	2120-2166D53		SCREW
2120-2166D53	2120-2166D53		SCREW
10	2120-2166D10		SCREW M6X1.0X14
11	K1001023		STRIP, WEATHER
12	621-03733C		COVER
13	K1000840		LEVER
14	K1000842A		COVER
15	S3450823		SCREW M5X0.8X10
16	2120-2166D52		BOLT
17	621-02801		COVER, SWITCH
18	S2202966		BOLT, SOCKET
19	2114-1898D4		WASHER;PLAIN M5
20	K1010466		FOAM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
