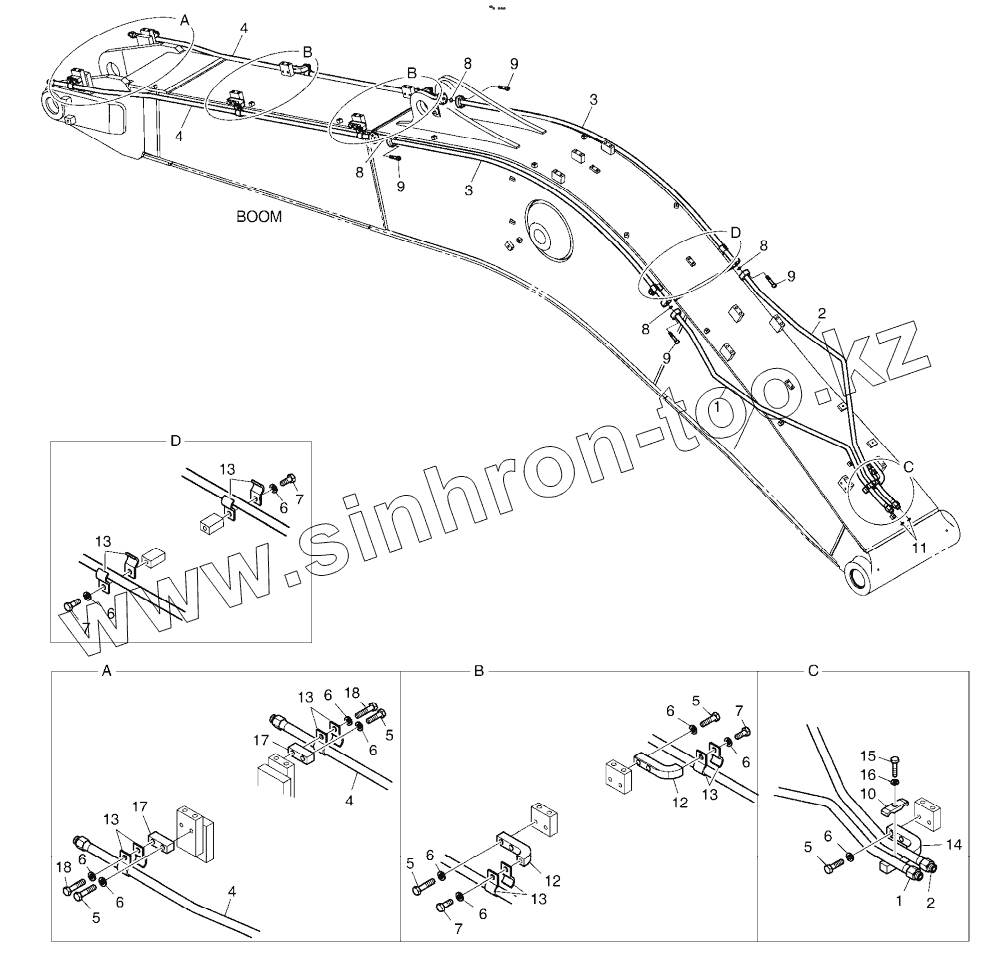

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - ROTATING (BOOM 5.7m)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
12
13
13
13
13
13
13
14
15
16
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
K1041836 K1041836 BOOM PIPING, ROTATING
1 K1038610 PIPE
2 K1038611 PIPE
3 K1038612 PIPE
4 K1001048 PIPE
5 S0560666 BOLT
6 S5102703 WASHER;SPRING M10
7 S0515266 Bolt
8 2180-1026D30 O-RING
9 S2209466 BOLT
10 K1004028 CLAMP, PIPE
11 S8030081 O-RING
12 621-02700A PLATE
13 124-00299A CLAMP
14 621-02798 PLATE
15 S0558466 BOLT
16 S5102603 WASHER;SPRING M10
17 K1002121 PLATE
18 S0560866 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
