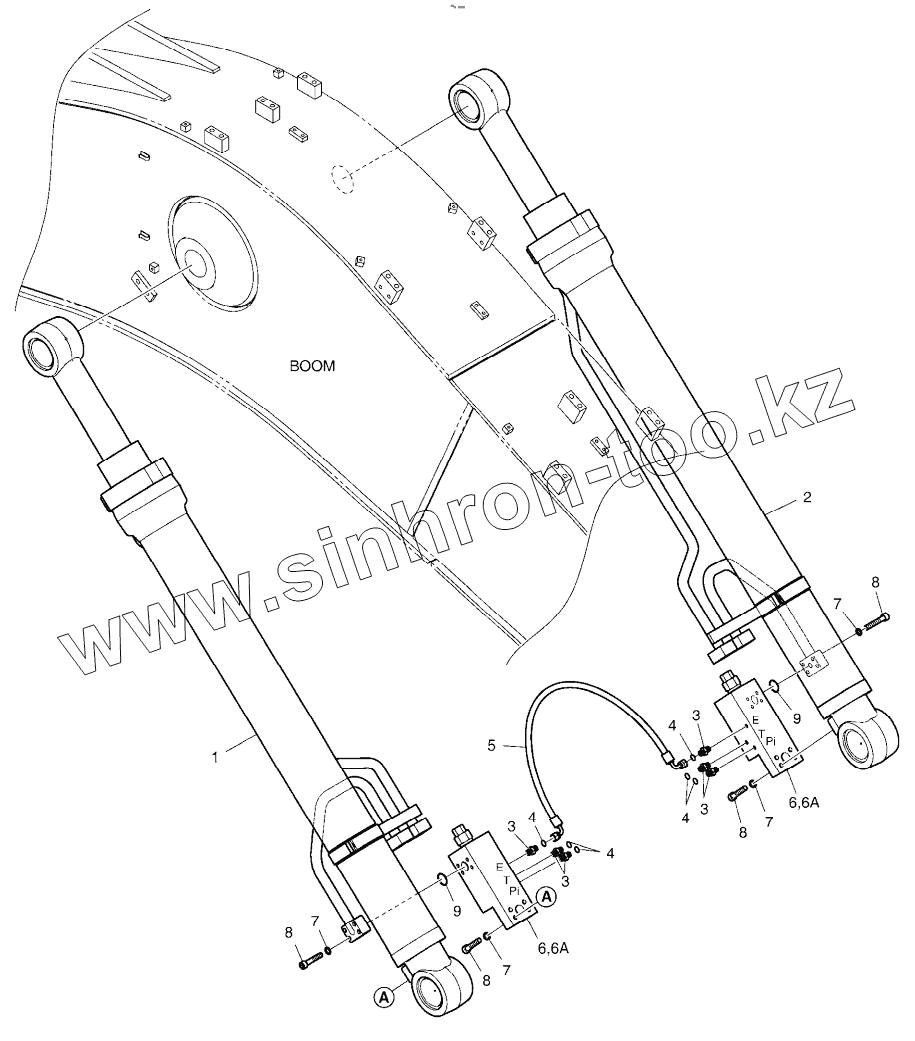

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - LOCK VALVE

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

3

3

3

4

4

4

4

5

6

6

6A

6A

7

7

7

7

8

8

8

8

9

9

Позиция на иллюстрации	Заводской номер детали		Название детали
K1041838B	K1041838B		BOOM LOCK V/V PIPING
1	K1041220B		CYLINDER, BOOM (LH)
1	400309-00345		CYLINDER, BOOM (LH)
1	400309-00345A		CYLINDER, BOOM (LH)
2	K1041221B		CYLINDER, BOOM (RH)
2	400309-00347		CYLINDER, BOOM (RH)
2	400309-00347A		CYLINDER, BOOM (RH)
3	2181-1126D14		ADAPTER;S PFO-PF1/4
4	S8000111		O-RING
5	DS2059383		HOSE PF1/4-800L
6	420-00226		Valve, lock
6A	K9000998		SEAL KIT
7	S5110603		WASHER;SPRING
8	S2212766		BOLT;SOCKET M10X1.5X55
9	S8000281		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
