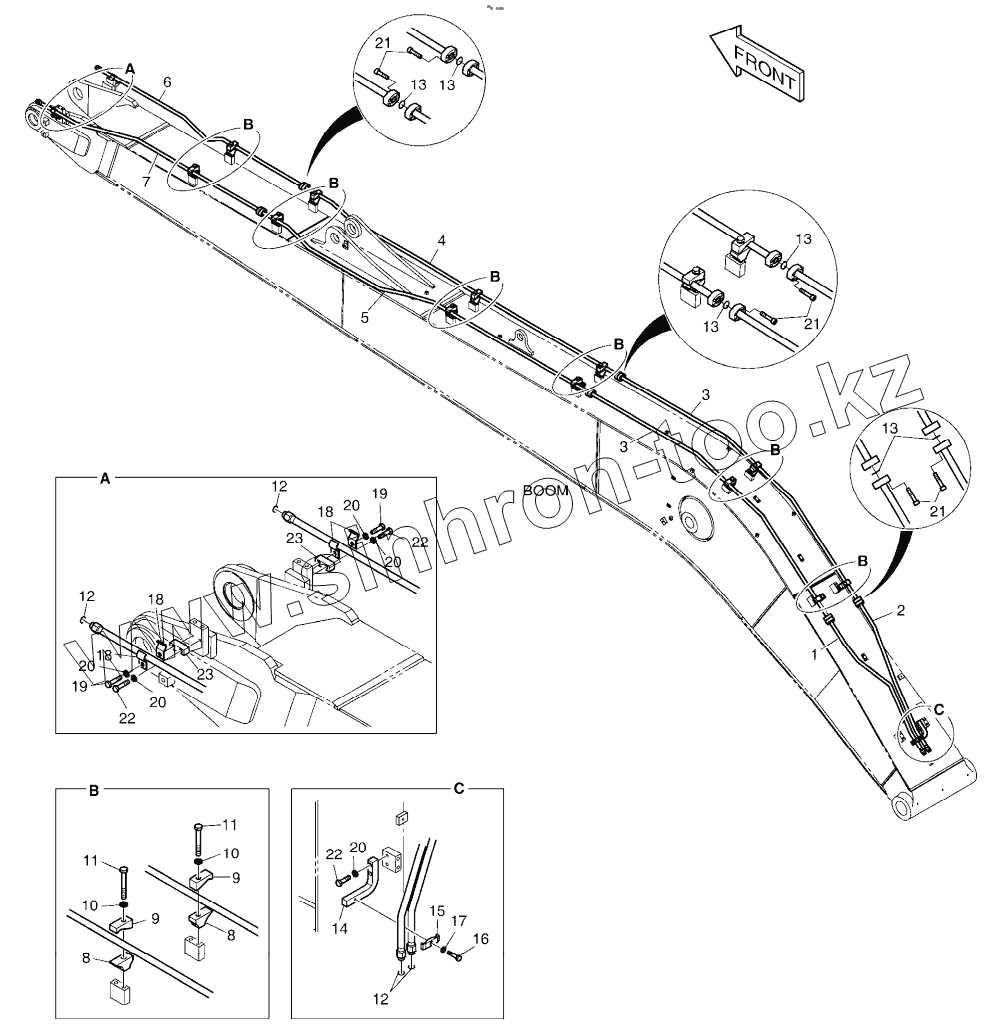

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - BOOM 8.5m (ROTATING)

Тип техники

Марка

Модель

Схема

K1045843

K1045843

K1045843

1

2

3

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

12

13

13

13

13

13

14

15

16

17

18

18

18

19

19

20

20

20

20

20

21

21

21

22

22

22

23

23

Позиция на иллюстрации	Заводской номер детали		Название детали
K1045843	K1045843		ROTATION PIPING
1	K1042763		PIPE
2	K1042764		PIPE
3	K1046064		PIPE
4	K1036841		PIPE
5	K1036842		PIPE
6	K1036843		PIPE
7	K1036844		PIPE
8	K1006930		CLAMP, PIPE
9	K1006931		CLAMP, PIPE
10	S5102803		Washer
11	S0564166		BOLT
12	S8030081		O-RING
13	2180-1026D30		O-RING
14	621-02798		PLATE
15	K1004028		CLAMP, PIPE
16	S0558466		BOLT
17	S5102603		WASHER;SPRING M10
18	124-00299A		CLAMP
19	S0560866		BOLT
20	S5102703		WASHER;SPRING M10
21	S2209466		BOLT
22	S0560666		BOLT
23	K1002121		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
