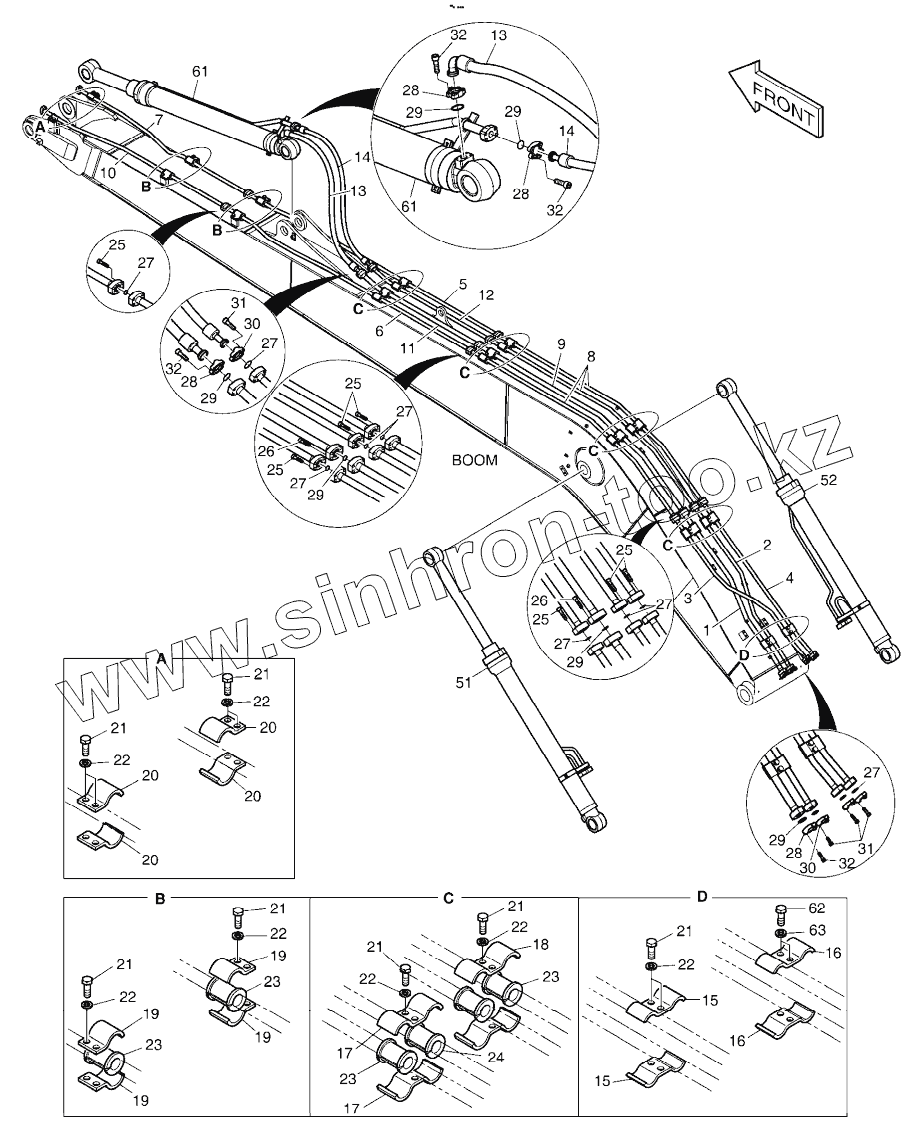

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - BOOM 8.5m
K1045837
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
24
25
25
25
25
25
26
26
27
27
27
27
27
27
27
28
28
28
28
29
29
29
29
29
29
30
30
31
31
32
32
32
32
51
51
51
52
52
52
61
61
61
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1045837 | K1045837 | BOOM PIPING | |
| 1 | K1045852 | PIPE | |
| 2 | K1045853 | PIPE | |
| 3 | K1045854 | PIPE | |
| 4 | K1045855 | PIPE | |
| 5 | K1018659 | PIPE | |
| 6 | K1018660 | PIPE | |
| 7 | K1018706 | PIPE | |
| 8 | K1045856 | PIPE | |
| 9 | K1045857 | PIPE | |
| 10 | K1018109 | PIPE | |
| 11 | K1018709 | PIPE | |
| 12 | K1018710 | PIPE | |
| 13 | DS2040637 | HOSE | |
| 14 | DS2038226 | HOSE | |
| 15 | 124-00367 | CLAMP, PIPE | |
| 16 | 124-00300 | CLAMP, PIPE | |
| 17 | 124-00368 | CLAMP, PIPE | |
| 18 | K1011211 | CLAMP | |
| 19 | 124-00302 | CLAMP, PIPE | |
| 20 | 124-00303 | CLAMP | |
| 21 | S0562766 | BOLT | |
| 22 | S5102803 | Washer | |
| 23 | 161-00574 | RUBBER | |
| 24 | 161-00281 | RUBBER | |
| 25 | S2212566 | BOLT;SOCKET M10X1.5X45 | |
| 26 | S2212666 | BOLT M10X1.5X50 | |
| 27 | 2180-1026D2 | O-RING | |
| 28 | 2181-9078 | Flange | |
| 29 | 2180-1026D19 | O-RING | |
| 30 | 2181-9079 | FLANGE | |
| 31 | S2212366 | BOLT M10X1.5X35 | |
| 32 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 51 | K1044989B | CYLINDER, BOOM (LH) | |
| 51 | 400309-00341 | CYLINDER,BOOM, (LH) | |
| 51 | 400309-00341A | CYLINDER,BOOM, (LH) | |
| 52 | K1044990B | CYLINDER, BOOM (RH) | |
| 52 | 400309-00343 | CYLINDER,BOOM, (RH) | |
| 52 | 400309-00343А | CYLINDER,BOOM , (R.H) | |
| 61 | К1044991А | CYLINDER, ARM | |
| 61 | 400305-00219 | CYLINDER,ARM | |
| 62 | S0562766 | BOLT | |
| 63 | S5102803 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
