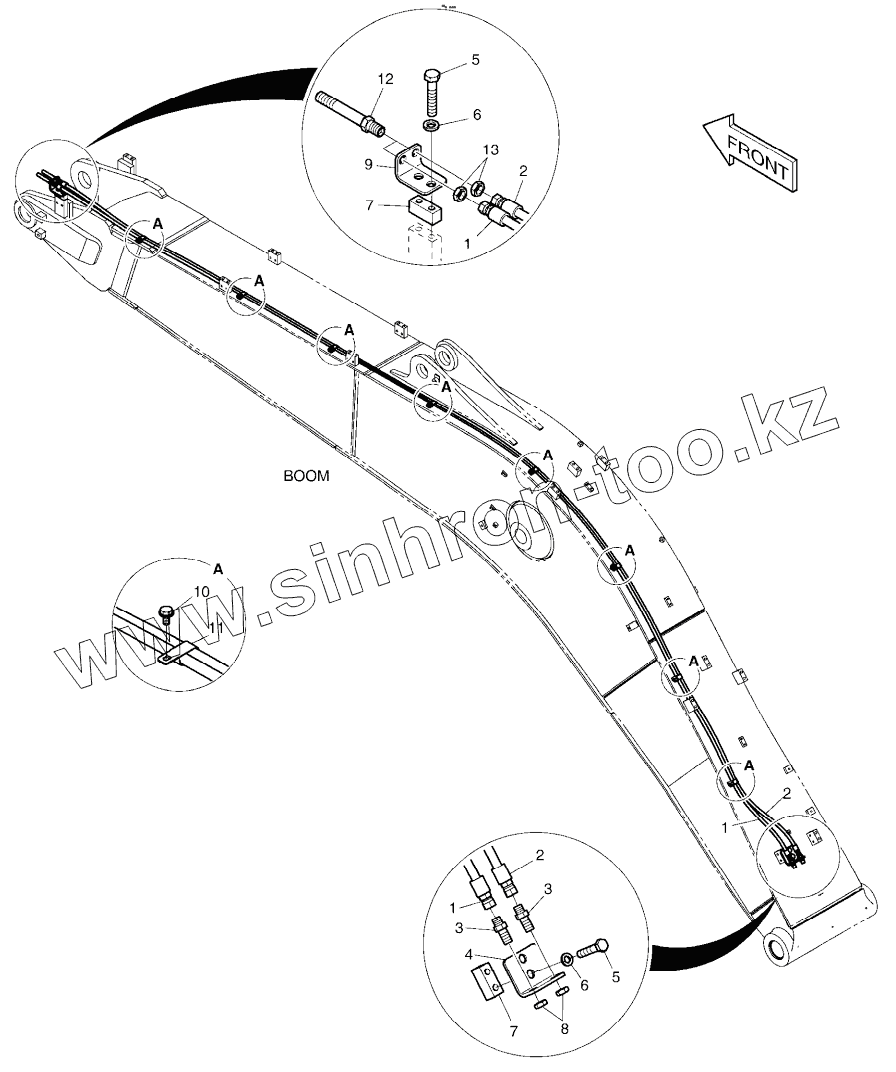

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - BOOM 5.7m (QUICK CLAMP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1041837
K1041837
1
1
1
2
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
K1041837 K1041837 BOOM PIPING-QUICK FIT
1 DS2053849 HOSE
2 DS2053953 HOSE
3 181-00078D5 ADAPTER PF1/4-PF3/8
4 195-00163 BRACKET
5 S0563366 BOLT
6 S5102803 Washer
7 K1004006 PLATE
8 121-00010D1 NUT
9 K1010847 BRACKET
10 K1001029 BOLT
11 DS2805009 CLIP
12 K1000356 ADAPTER
13 121-00010D7 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
