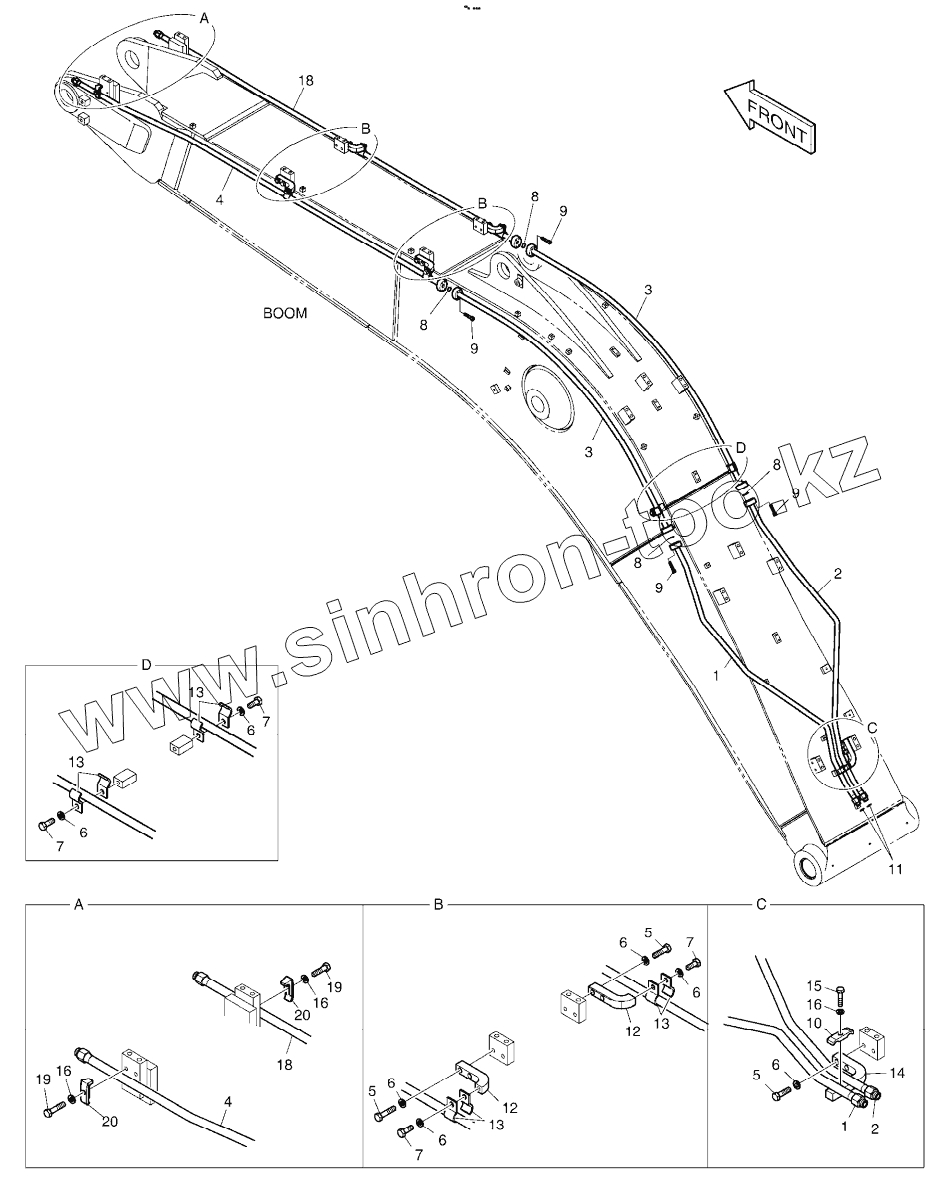

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - BOOM 5.2m (ROTATING)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1045914
K1045914
K1045914
K1045914
1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
12
13
13
13
13
14
15
16
16
16
18
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
K1045914 K1045914 BOOM PIPING, ROTATING
1 K1038610 PIPE
2 K1038611 PIPE
3 K1046013 PIPE
4 K1025402 PIPE
5 S0560666 BOLT
6 S5102703 WASHER;SPRING M10
7 S0515266 Bolt
8 2180-1026D30 O-RING
9 S2209466 BOLT
10 K1004028 CLAMP, PIPE
11 S8030081 O-RING
12 621-02700A PLATE
13 124-00299A CLAMP
14 621-02798 PLATE
15 S0558466 BOLT
16 S5102603 WASHER;SPRING M10
18 K1025450 PIPE
19 S0558566 BOLT
20 2124-1026D1 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
