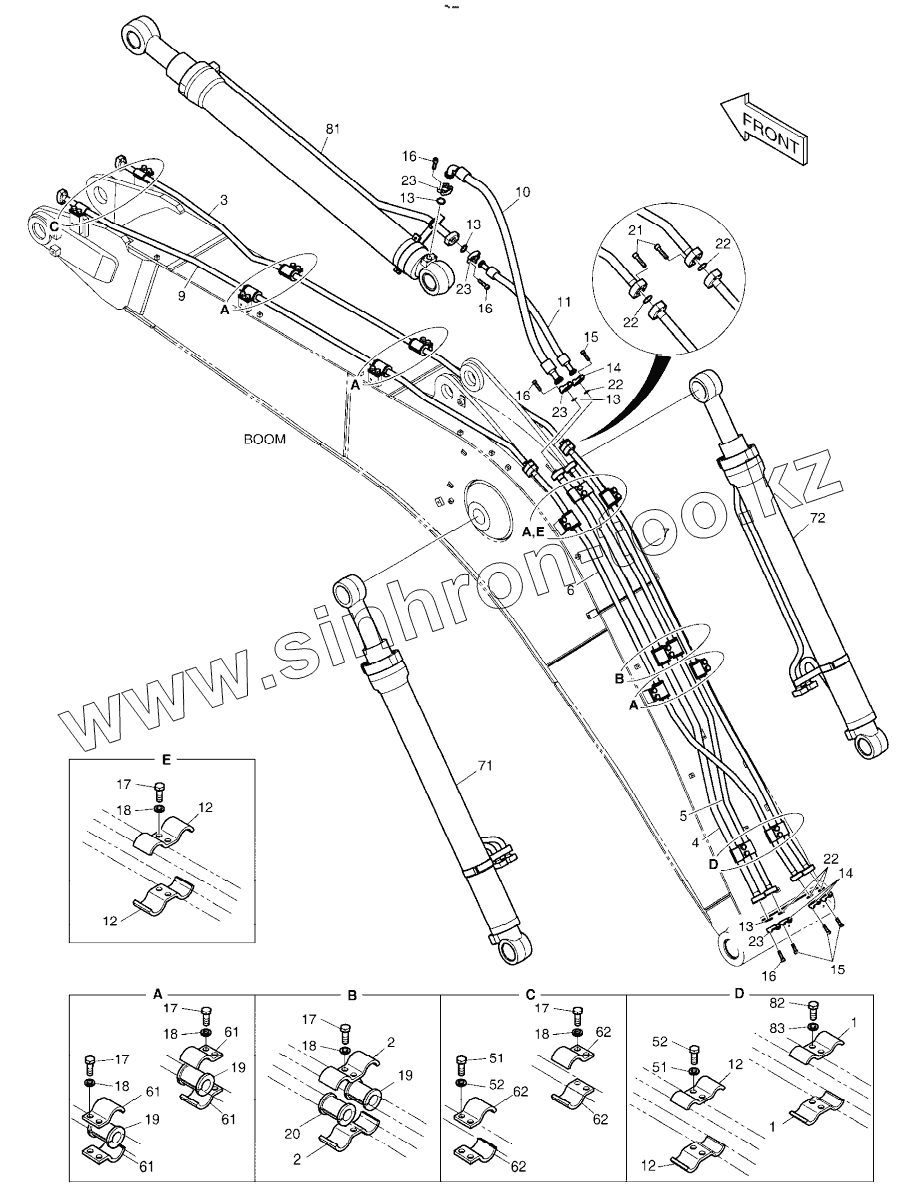

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING - BOOM 5.2m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
9
10
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
19
20
21
22
22
22
22
23
23
23
23
51
51
52
52
61
61
61
61
62
62
62
62
71
71
71
72
72
72
81
81
82
83
Позиция на иллюстрации Заводской номер детали Название детали
K1045913 K1045913 BOOM PIPING
1 124-00300 CLAMP, PIPE
2 124-00368 CLAMP, PIPE
3 K1046104 PIPE
4 K1045927 PIPE
5 K1045928 PIPE
6 K1045937 PIPE
7 K1045938 PIPE
9 K1046162 PIPE
10 DS2040638 HOSE
11 DS2038193 HOSE
12 124-00367 CLAMP, PIPE
13 2180-1026D19 O-RING
14 2181-9079 FLANGE
15 S2212366 BOLT M10X1.5X35
16 S2212466 BOLT;SOCKET M10X1.5X40
17 S0562766 BOLT
18 S5102803 Washer
19 161-00574 RUBBER
20 161-00281 RUBBER
21 S2212566 BOLT;SOCKET M10X1.5X45
22 2180-1026D2 O-RING
23 2181-9078 Flange
51 S0562766 BOLT
52 S5102803 Washer
61 124-00302 CLAMP, PIPE
62 124-00303 CLAMP
71 400309-00341 CYLINDER,BOOM, (LH)
71 400309-00341A CYLINDER,BOOM, (LH)
71 K1044989B CYLINDER, BOOM (LH)
72 K1044990B CYLINDER, BOOM (RH)
72 400309-00343 CYLINDER,BOOM, (RH)
72 400309-00343A CYLINDER,BOOM, (RH)
81 K1044991A CYLINDER, ARM
81 400305-00219 CYLINDER,ARM
82 S0562766 BOLT
83 S5102803 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
