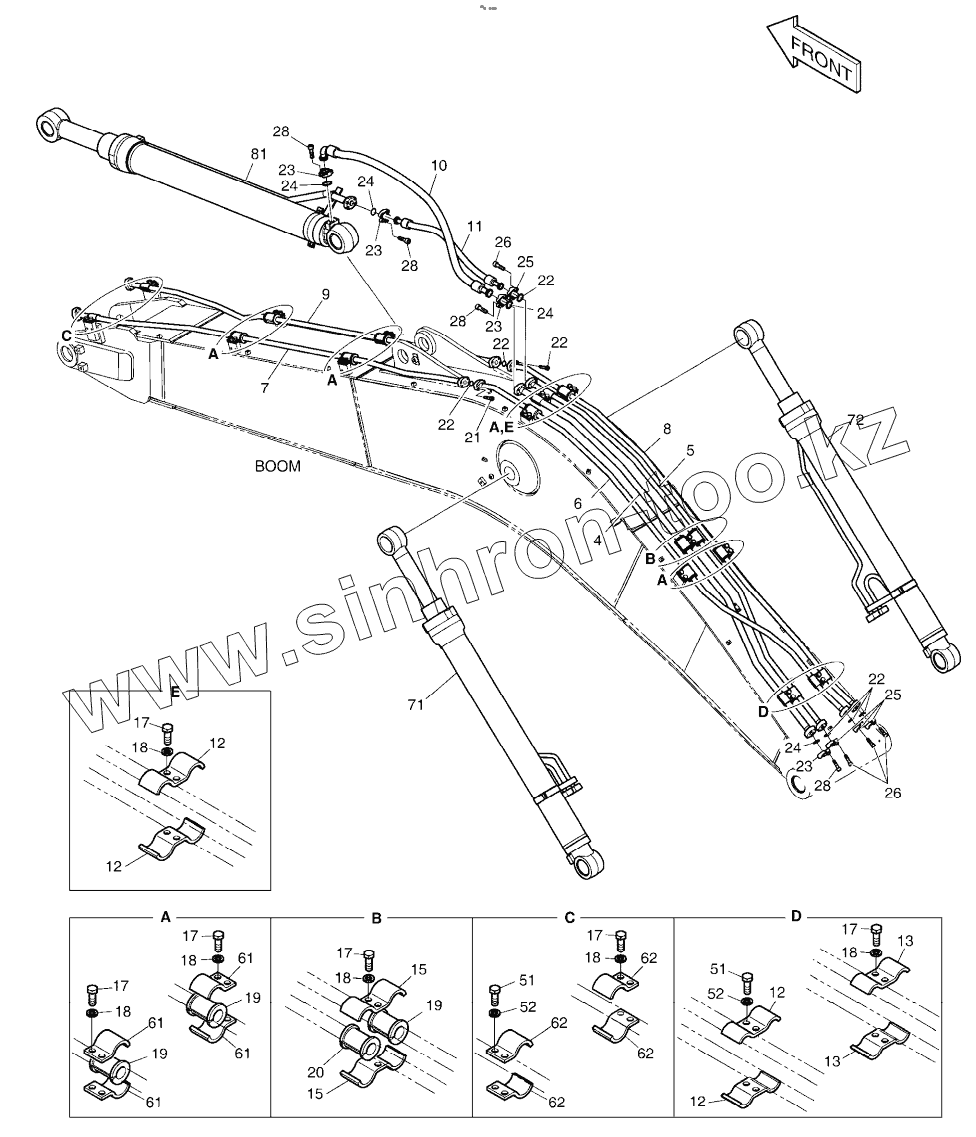

Каталог запасных частей к технике: Doosan DX225LCA. BOOM PIPING
K1041795
4
5
6
7
8
9
10
11
12
12
12
12
13
13
15
15
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
20
21
22
22
22
22
22
23
23
23
23
24
24
24
24
25
25
26
26
28
28
28
28
51
51
52
52
61
61
61
61
62
62
62
62
71
71
71
72
72
72
81
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1041795 | K1041795 | BOOM PIPING | |
| 4 | K1033273 | PIPE | |
| 5 | K1033274 | PIPE | |
| 6 | K1033265 | PIPE | |
| 7 | K1033267 | PIPE | |
| 8 | K1033266 | PIPE | |
| 9 | K1033268 | PIPE | |
| 10 | DS2040610 | HOSE | |
| 11 | DS2038190 | HOSE | |
| 12 | 124-00367 | CLAMP, PIPE | |
| 13 | 124-00300 | CLAMP, PIPE | |
| 15 | 124-00368 | CLAMP, PIPE | |
| 17 | S0562766 | BOLT | |
| 18 | S5102803 | Washer | |
| 19 | 161-00574 | RUBBER | |
| 20 | 161-00281 | RUBBER | |
| 21 | S2212566 | BOLT;SOCKET M10X1.5X45 | |
| 22 | 2180-1026D2 | O-RING | |
| 23 | 2181-9078 | Flange | |
| 24 | 2180-1026D19 | O-RING | |
| 25 | 2181-9079 | FLANGE | |
| 26 | S2212366 | BOLT M10X1.5X35 | |
| 28 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 51 | S0562766 | BOLT | |
| 52 | S5102803 | Washer | |
| 61 | 124-00302 | CLAMP, PIPE | |
| 62 | 124-00303 | CLAMP | |
| 71 | K1044989B | CYLINDER, BOOM (LH) | |
| 71 | 400309-00341 | CYLINDER,BOOM, (LH) | |
| 71 | 400309-00341A | CYLINDER,BOOM, (LH) | |
| 72 | K1044990B | CYLINDER, BOOM (RH) | |
| 72 | 400309-00343 | CYLINDER,BOOM, (RH) | |
| 72 | 400309-00343A | CYLINDER,BOOM, (RH) | |
| 81 | K1044991A | CYLINDER, ARM | |
| 81 | 400305-00219 | CYLINDER,ARM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
