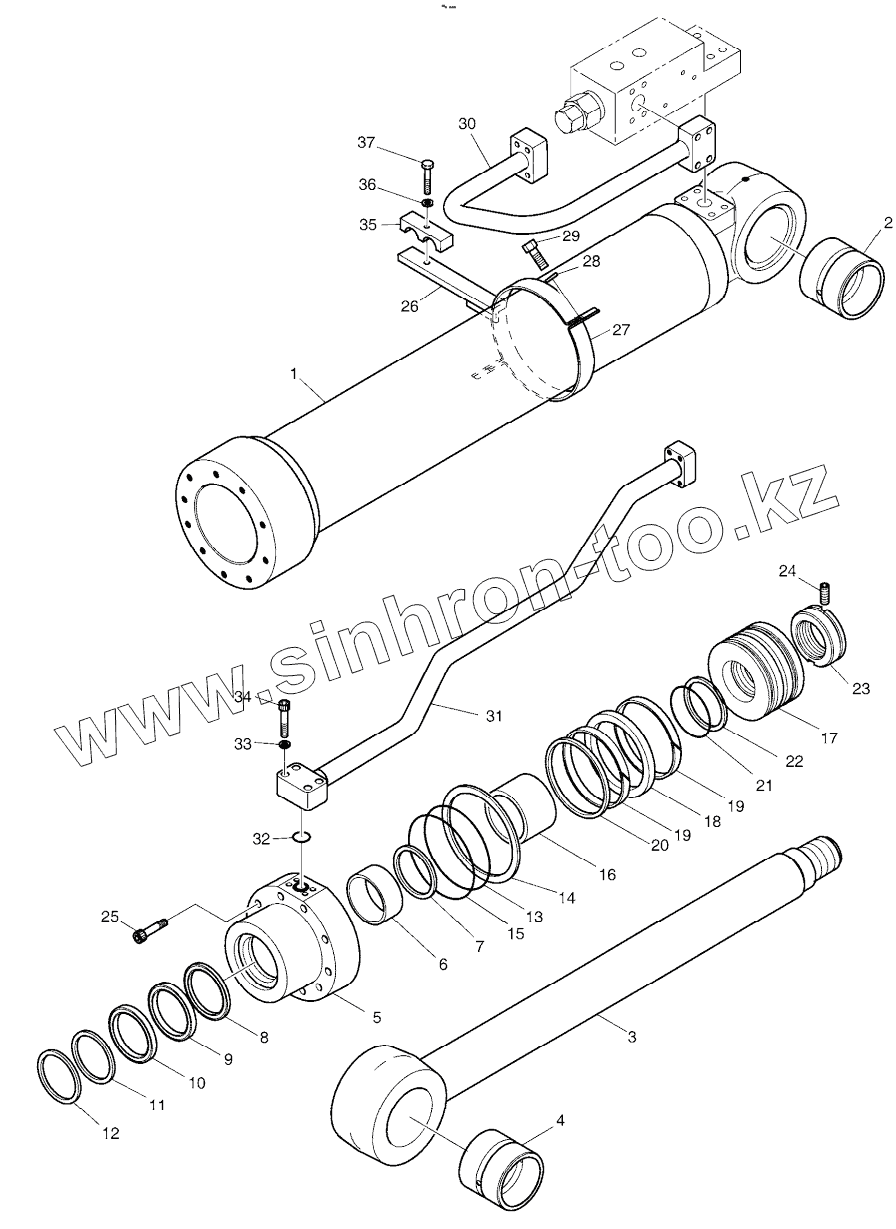

Каталог запасных частей к технике: Doosan DX225LCA. BOOM CYLINDER - R.H (LOCK VALVE)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
400309-00347	400309-00347		CYLINDER, BOOM (RH)
K1041221B	K1041221B		CYLINDER, BOOM (RH)
400309-00347A	400309-00347A		CYLINDER, BOOM (RH)
1	K9007361		TUBE ASSY
1	420406-01077		TUBE ASSY
2	K1037853A		BUSH
2	131008-00067A		BUSH
3	K9007362		ROD ASSY
3	400337-00454		ROD ASSY
4	K1037853A		BUSH
4	131008-00067A		BUSH
5	K9001856		ROD, COVER
6	110-00079		DD-BUSH
7	115-00050		RING, RETAINING
8	K9001857		SEAL, BUFFER
9	K9001858		U-PACKING
10	K9001877		RING, BACK UP
11	115-00059		WIPER, DUST
12	115-00051		RING, RETAINING
13	S8011201		O-RING
14	K9001859		RING, BACK UP
15	S8011251		O-RING
16	1115-00204		RING, CUSHION
17	K9001860		PISTON
18	K9001890		SEAL, SLIPPER
19	115-00087		RING, WEAR
20	K9001861		RING, DUST
21	S8010651		O-RING
22	1180-00277		RING, BACK UP
23	K9001862		NUT, PISTON
24	1120-00219		SCREW, SET
25	S2222272		BOLT, SOCKET
26	K9007358		PIPE BAND ASSY
26	K9007358A		BAND ASSY,PIPE
27	124-00088		BAND, PIPE
28	S5100603		WASHER;SPRING
29	S0558153		BOLT M10X1.5X30
30	420210-00714		PIPE ASSY, H (RH)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
