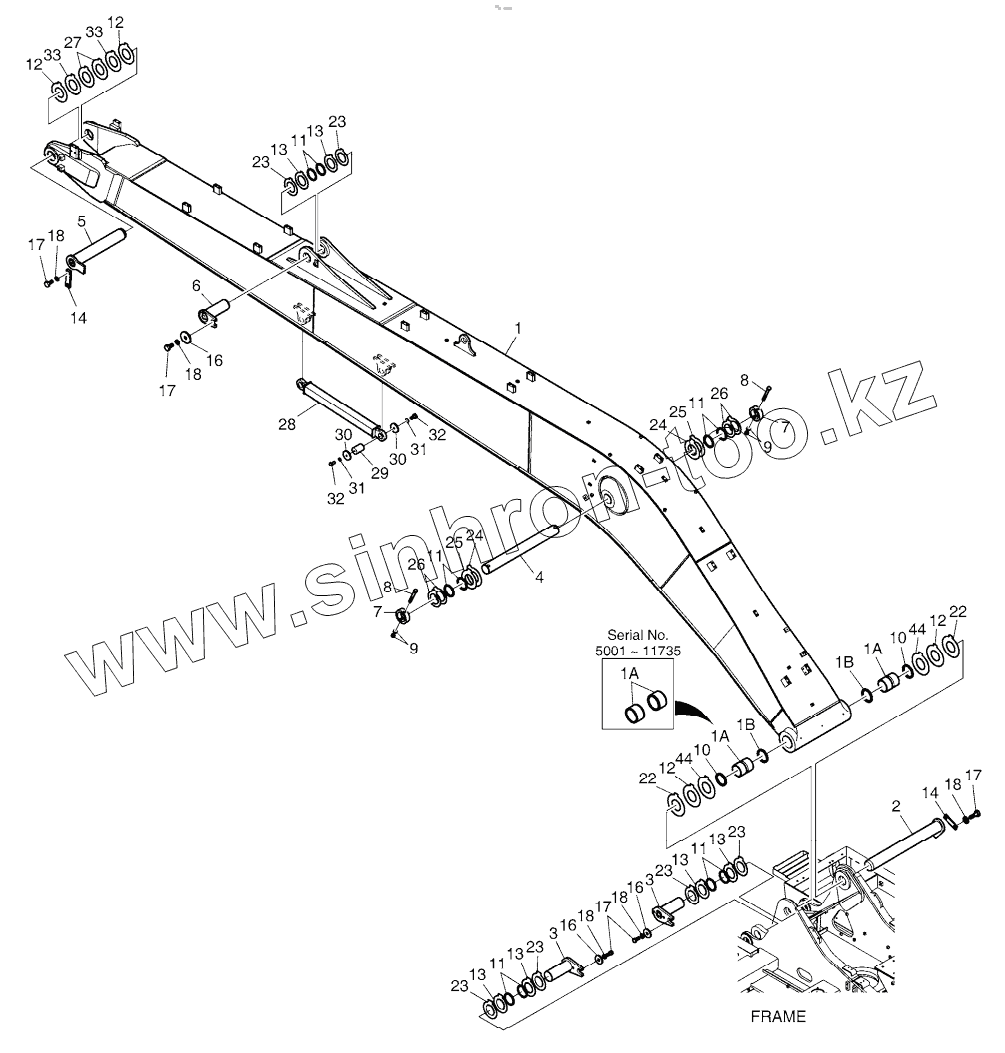

Каталог запасных частей к технике: Doosan DX225LCA. BOOM - 8.5m
K1045700C
K1045700C
K1045700C
K1045700C
230207-00127
230207-00127
230207-00127
230207-00127
1
1
1A
1A
1A
1A
1A
1A
1A
1A
1B
1B
2
2
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
16
16
16
17
17
17
17
18
18
18
18
18
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
26
26
27
28
29
30
30
31
31
32
32
33
33
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1045700C | K1045700C | BOOM ASSY | |
| 230207-00127 | 230207-00127 | BOOM ASSY | |
| 1 | K1045701C | BOOM SUB ASSY-8.5M | |
| 1 | 230211-00144A | BOOM,MACHINE 8.5m | |
| 1A | K1037847A | BUSHING | |
| 1A | 131008-00074A | BUSHING | |
| 1B | 2180-1106BD6 | Seal, dust | |
| 2 | 2123-2180G | Pin | |
| 2 | 120501-01812 | Pin, boom foot | |
| 3 | 123-00409A | Pin | |
| 3 | 120501-01061 | Pin | |
| 4 | K1007253B | Pin | |
| 5 | 2123-2185G | Pin | |
| 6 | 2123-2187E | Pin | |
| 6 | 120501-01062 | Pin | |
| 7 | 2116-1531A | PLATE;STOPPER | |
| 8 | S0567066 | BOLT M16X2.0X150 | |
| 9 | S4012933 | NUT | |
| 10 | 2180-1106BD6 | Seal, dust | |
| 11 | 2180-1106BD24 | SEAL;DUST | |
| 12 | DS7752018 | SHIM | |
| 13 | DS7752012 | SHIM | |
| 14 | 621-03710A | PLATE, STOPPER | |
| 16 | 2116-1060D6 | STOPPER | |
| 17 | S0521366 | BOLT M16X2.0X35 | |
| 18 | S5102903 | WASHER;SPRING | |
| 22 | DS7752017 | SHIM | |
| 22 | DS7752093 | SHIM | |
| 23 | DS7752013 | SHIM | |
| 24 | DS7752026 | SHIM | |
| 25 | DS7752027 | SHIM | |
| 26 | DS7752025 | SHIM | |
| 27 | DS7752017 | SHIM | |
| 28 | K1017764 | ROD, TIE | |
| 29 | 2123-1915A | PIN | |
| 30 | 2116-1472A | PLATE, STOPPER | |
| 31 | S5102703 | WASHER;SPRING M10 | |
| 32 | S0515053 | BOLT M12X1.75X25 | |
| 33 | DS7752093 | SHIM | |
| 44 | DS7752028 | SHIM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
