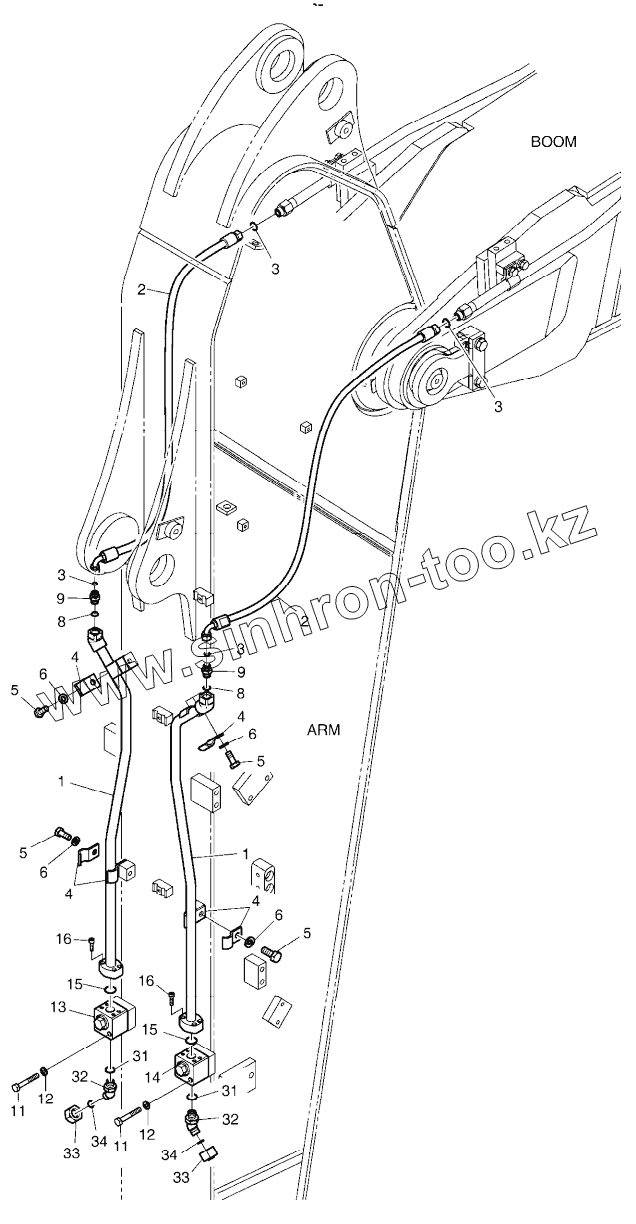

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ROTATING (ARM 2.9m)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
6
6
6
6
8
8
9
9
11
11
12
12
13
14
15
15
16
16
31
31
32
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
K1041925 K1041925 ARM PIPING-ROTATION
1 K1001050A PIPE
2 DS2013387 HOSE
3 S8030081 O-RING
4 124-00299A CLAMP
5 S0515266 Bolt
6 S5102703 WASHER;SPRING M10
8 S8000181 O-RING
9 2181-4133D3 ADAPTER
11 S0558966 BOLT
12 S5102603 WASHER;SPRING M10
13 K1006227 VALVE, SWITCH
14 K1006228 VALVE, SWITCH
15 2180-1026D30 O-RING
16 S2209266 Bolt
31 S8000181 O-RING
32 2181-2816D4 Elbow
33 2181-2817D4 CAP
34 S8030081 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
