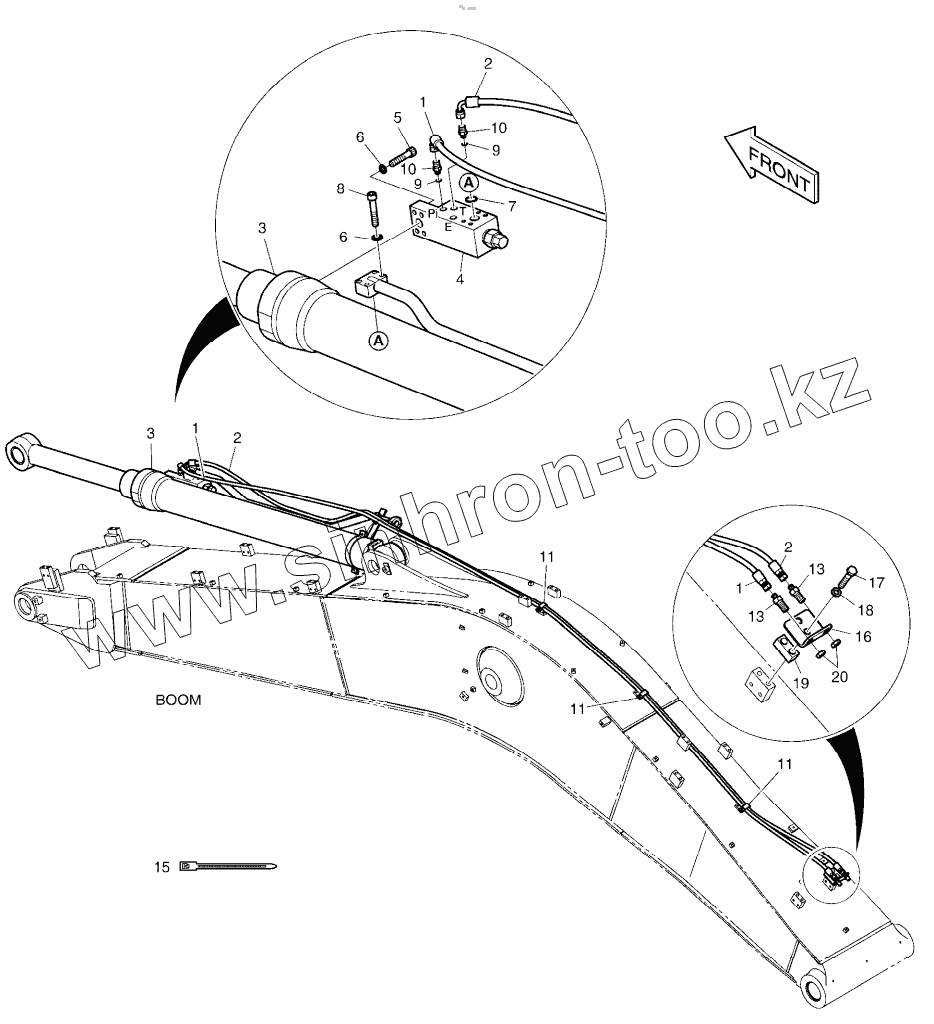

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - LOCK VALVE

Тип техники

Марка

Модель

Схема

K1041839A

1

1

1

2

2

2

3

3

3

3

4

4

5

6

6

7

8

9

9

10

10

11

11

11

13

13

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
K1041839A	K1041839A		ARM PIPING, LOCK V/V
1	DS2055666		HOSE
2	DS2055666		HOSE
3	K1041222A		CYLINDER, ARM (LOCK V/V)
3	400305-00220		CYLINDER, ARM (LOCK V/V)
4	420-00004A		Valve, lock
4	410114-00154		VALVE,LOCK
4A	K9000999		Seal kit
4A	401107-01315		SEAL KIT
5	S2215766		Bolt
6	S5110703		Washer
7	S8000341		O-ring
8	S2215966		BOLT, SOCKET
9	S8000111		O-RING
10	2181-1126D85		Adapter
11	DS2805009		CLIP
13	181-00078D1		ADAPTER 2PF3/8
15	2124-1084D2		CLIP;BAND
16	195-00163		BRACKET
17	S0563366		BOLT
18	S5102803		Washer
19	K1004006		PLATE
20	121-00010D1		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
