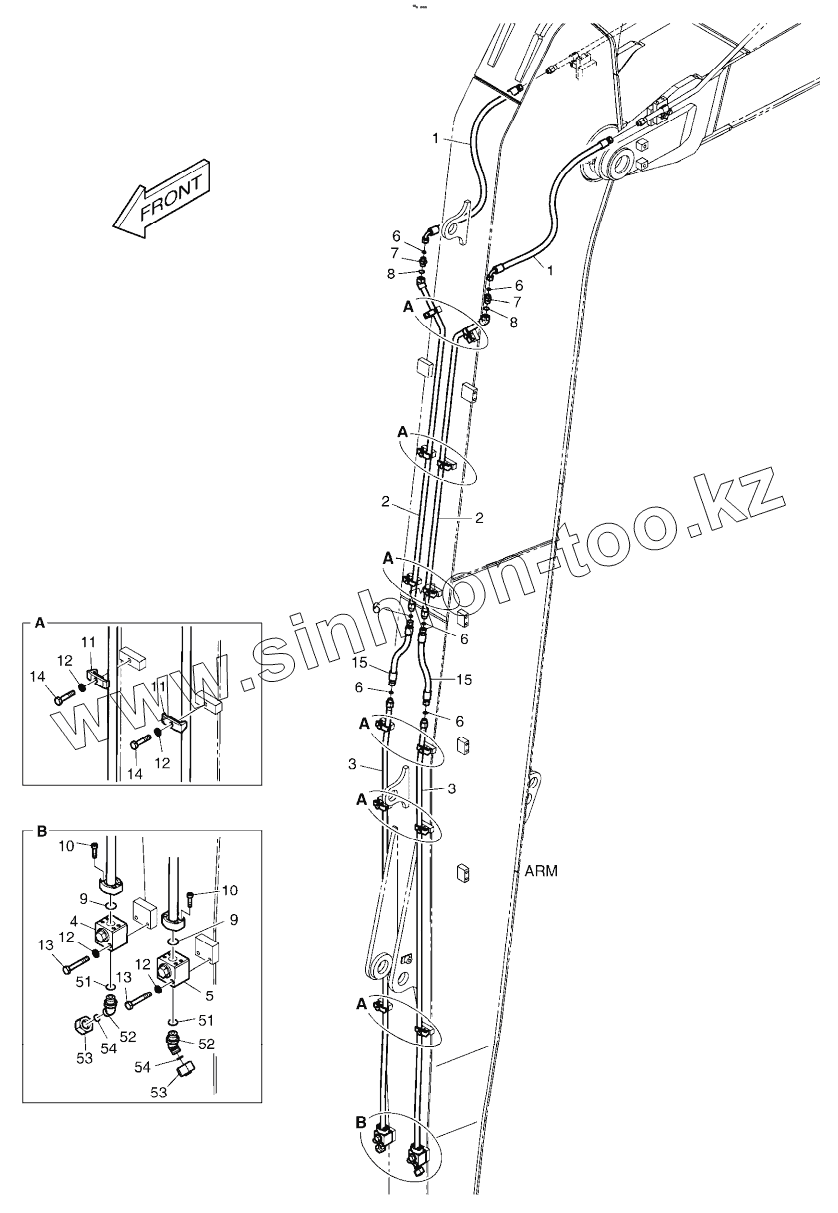

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ARM 6.2m (ROTATING)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
51
51
52
52
53
53
54
54
Позиция на иллюстрации Заводской номер детали Название детали
K1042809 K1042809 ROTATION PIPING
1 DS20131208 HOSE
2 K1042810 PIPE
3 K1042813 PIPE
4 K1006227 VALVE, SWITCH
5 K1006228 VALVE, SWITCH
6 S8030081 O-RING
7 2181-4133D3 ADAPTER
8 S8000181 O-RING
9 2180-1026D30 O-RING
10 S2209266 Bolt
11 2124-1026D1 Clamp
12 S5102603 WASHER;SPRING M10
13 S0558966 BOLT
14 S0558566 BOLT
15 DS2011770 HOSE
51 S8000181 O-RING
52 2181-2816D4 Elbow
53 2181-2817D4 CAP
54 S8030081 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
