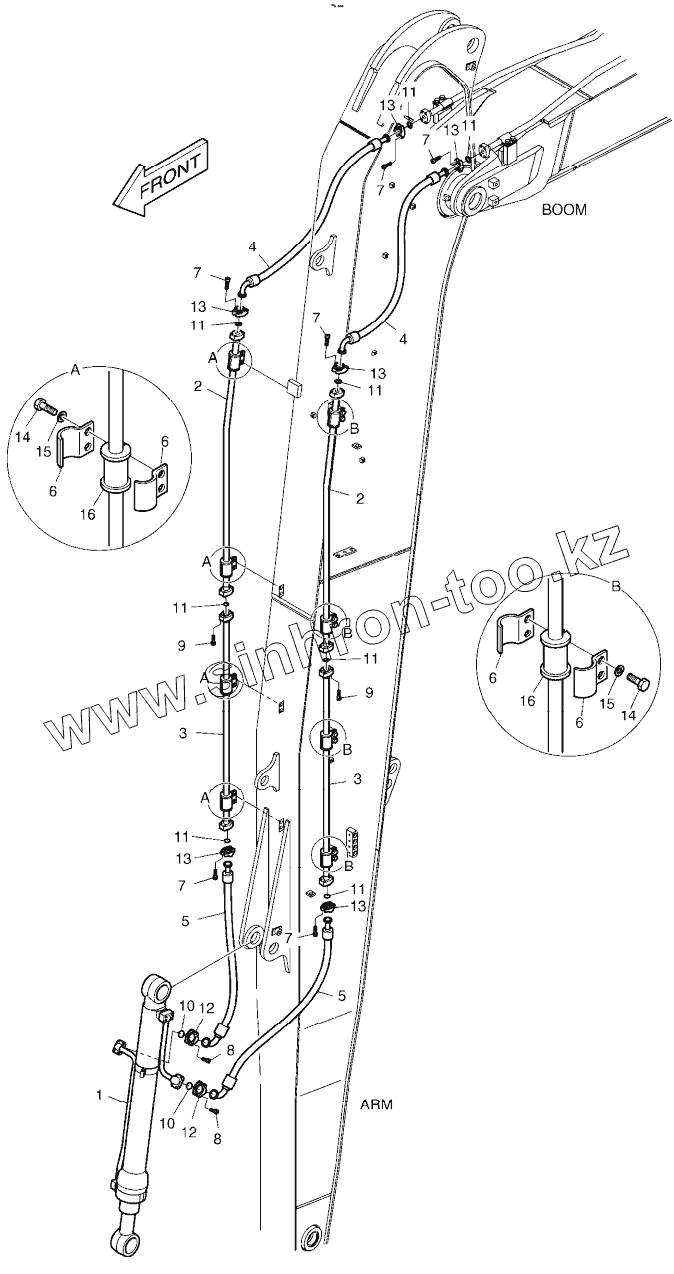

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ARM 6.2m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
12
13
13
13
13
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
K1046335A K1046335A ARM PIPING (ARM 6.2m)
1 K1011434A BUCKET CYLINDER
2 K1018712 PIPE
3 K1018713 PIPE
4 DS2040543 HOSE
5 DS2040544 HOSE
6 124-00302 CLAMP, PIPE
7 S2212366 BOLT M10X1.5X35
8 S2212466 BOLT;SOCKET M10X1.5X40
9 S2212566 BOLT;SOCKET M10X1.5X45
10 2180-1026D19 O-RING
11 2180-1026D2 O-RING
12 2181-9078 Flange
13 2181-9079 FLANGE
14 S0562766 BOLT
15 S5102803 Washer
16 161-00574 RUBBER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
