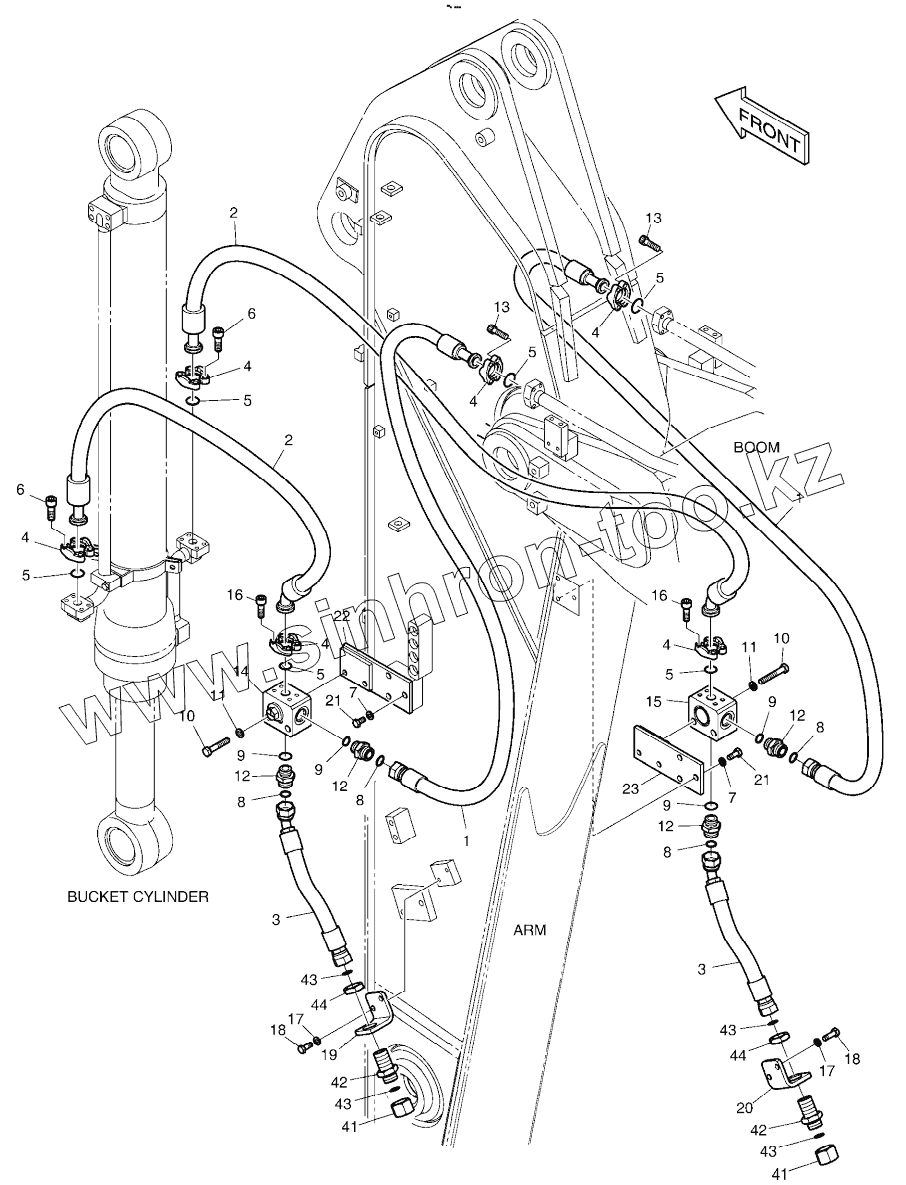

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ARM 2.4m (ROTATING)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

4

4

4

5

5

5

5

5

5

6

6

8

8

8

8

9

9

9

9

11

11

12

12

12

12

13

13

14

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
K1013414A	K1013414A		ARM PIPING, ROTATING
1	K1025460		PIPE
2	DS2013356		HOSE ORS1/2-1250L
3	S8030081		O-RING
4	124-00299A		CLAMP
5	S0515266		Bolt
6	S5102703		WASHER;SPRING M10
8	S8000181		O-RING
9	2181-4133D3		ADAPTER
11	S0558966		BOLT
12	S5102603		WASHER;SPRING M10
13	K1006227		VALVE, SWITCH
14	K1006228		VALVE, SWITCH
15	2180-1026D30		O-RING
16	S2209266		Bolt
31	S8000181		O-RING
32	2181-2816D4		Elbow
33	2181-2817D4		CAP
34	S8030081		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
