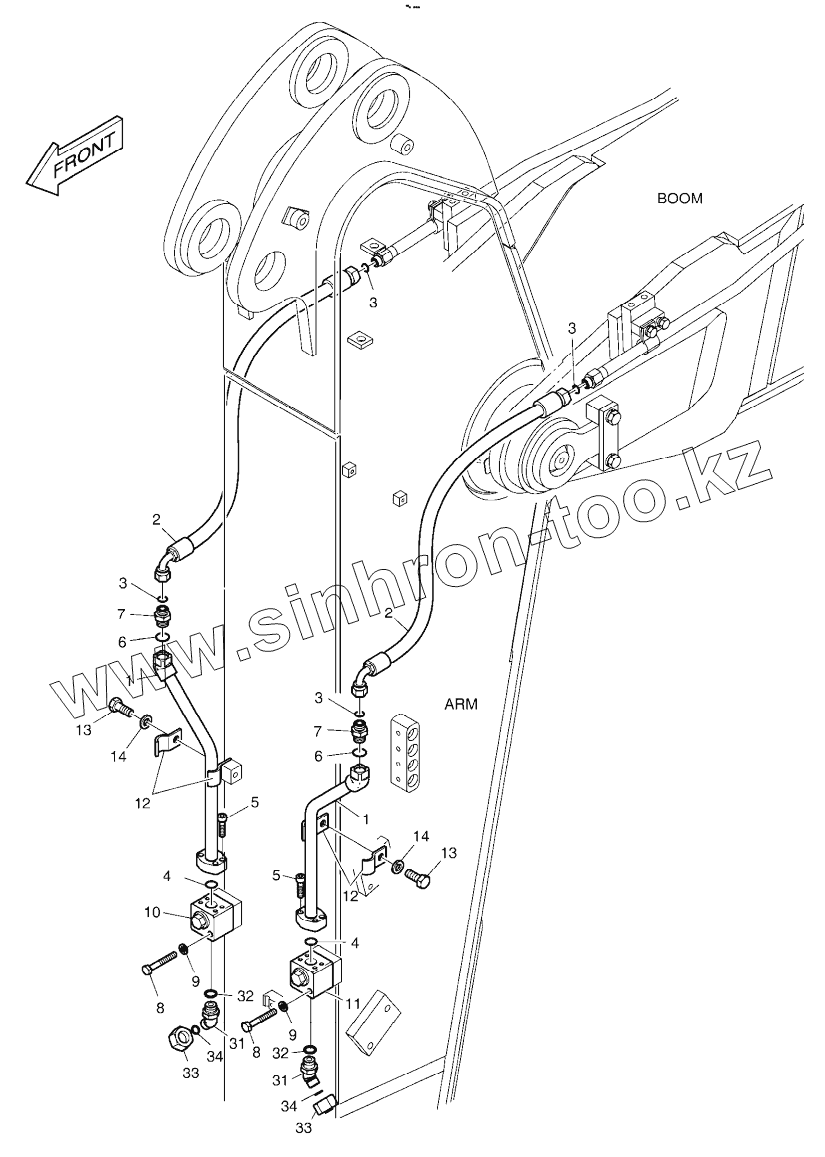

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ARM 2.0m (ROTATING)

Тип техники

Марка

Модель

Схема

K1013401A

K1013401A

1

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

11

12

12

13

13

14

14

31

31

32

32

33

33

34

34

Позиция на иллюстрации	Заводской номер детали		Название детали
K1013401A	K1013401A		ARM PIPING, ROTATING
1	K1025407		PIPE
2	DS2013893		HOSE
3	S8030081		O-RING
4	2180-1026D30		O-RING
5	S2209266		Bolt
6	S8000181		O-RING
7	2181-4133D3		ADAPTER
8	S0558966		BOLT
9	S5102603		WASHER;SPRING M10
10	K1006227		VALVE, SWITCH
11	K1006228		VALVE, SWITCH
12	124-00299A		CLAMP
13	S0515266		Bolt
14	S5102703		WASHER;SPRING M10
31	2181-2816D4		Elbow
32	S8000181		O-RING
33	2181-2817D4		CAP
34	S8030081		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
