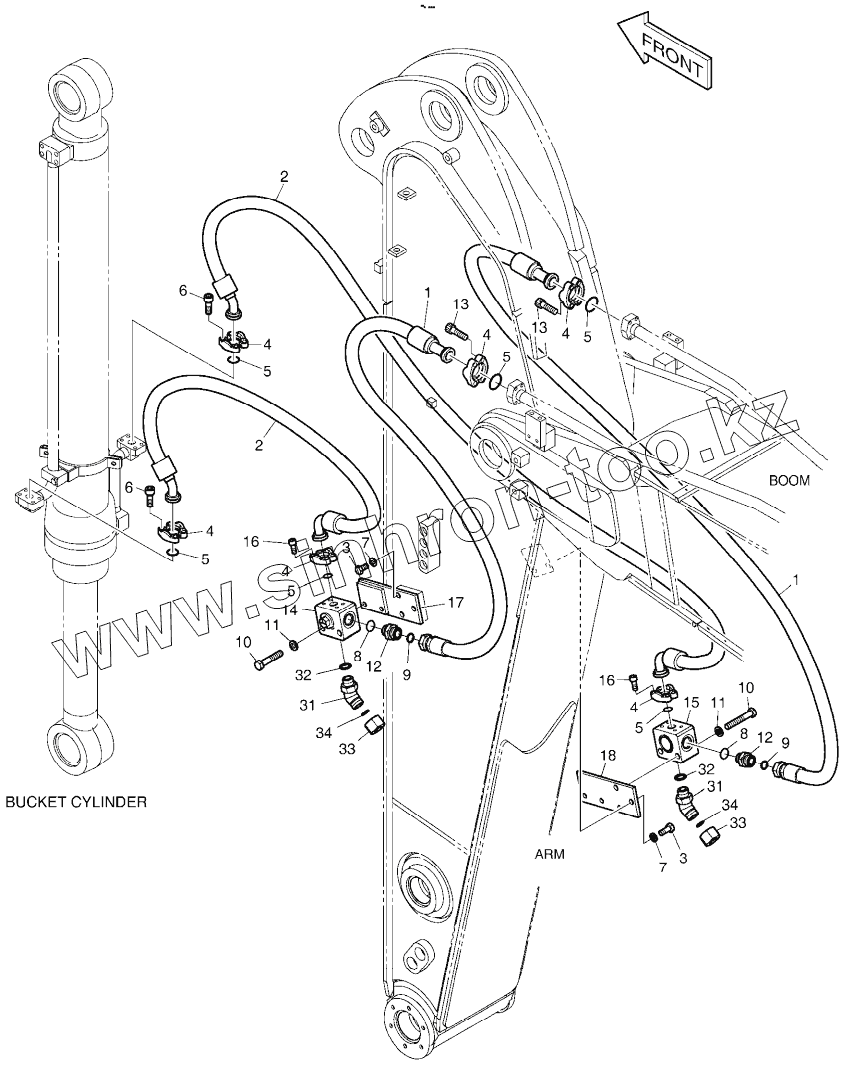

Каталог запасных частей к технике: Doosan DX225LCA. ARM PIPING - ARM 2.0m (CLAMSHELL)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1013405A
K1013405A
1
1
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
31
31
32
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
K1013405A K1013405A ARM PIPING-CLAMSHELL
1 DS2016045 HOSE
2 DS2043108 HOSE
3 S0515066 Bolt
4 2181-9079 FLANGE
5 2180-1026D2 O-RING
6 S2212266 BOLT;SOCKET M10X1.5X30
7 S5102703 WASHER;SPRING M10
8 S8030121 O-RING
9 S8000231 O-RING
10 S0563466 BOLT
11 S5102803 Washer
12 2181-4133D5 ADAPTER
13 S2212366 BOLT M10X1.5X35
14 K1002939 VALVE, SWITCH
15 K1002940 VALVE, SWITCH
16 S2212066 BOLT;SOCKET M10X1.5X25
17 K1025286 BRACKET (L.H)
18 K1025336 BRACKET (R.H)
31 2181-2816D1 ELBOW
32 S8000231 O-RING
33 2181-2817D1 CAP
34 S8030121 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
