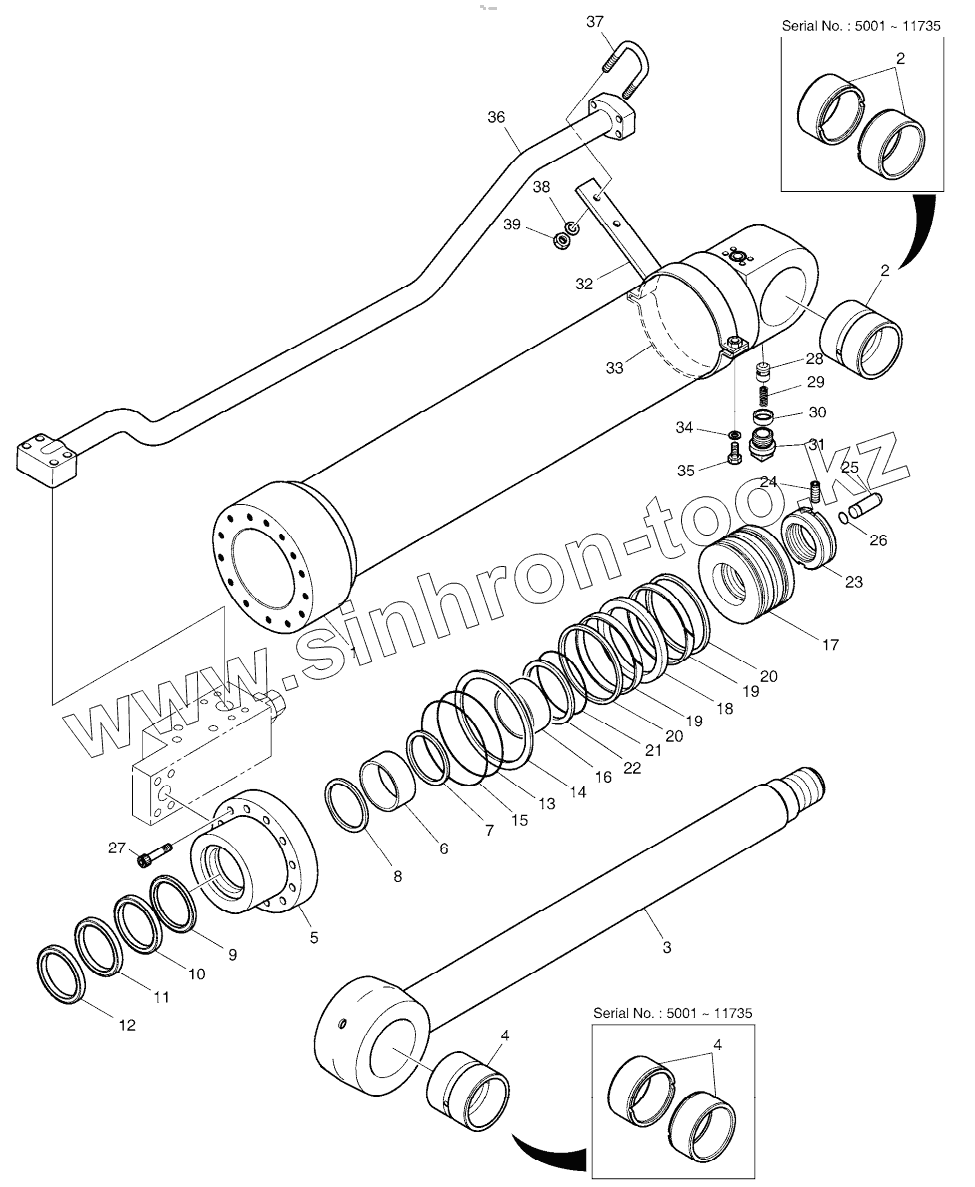

Каталог запасных частей к технике: Doosan DX225LCA. ARM CYLINDER - LOCK VALVE

Тип техники

Марка

Модель

Схема

400305-00220

K9001901

K1041222A

1

1

2

2

2

2

3

3

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
400305-00220	400305-00220		CYLINDER, ARM (LOCK V/V)
K9001901	K9001901		SEAL KIT, ARM CYLINDER
K1041222A	K1041222A		CYLINDER, ARM (LOCK V/V)
1	420406-01073		TUBE ASSY
1	K9003676		TUBE ASSY
2	131008-00130		BUSH
2	K1037854A		BUSH
3	400337-00452		ROD ASSY
3	K9001880		ROD ASSY
4	131008-00130		BUSH
4	K1037854A		BUSH
5	K9001881		ROD, COVER
6	110-00081		DD-BUSH
7	115-00073		RING, RETAINING
8	K9001882		SEAL, BUFFER
9	K9001883		U-PACKING
10	K9001884		RING, BACK UP
11	115-00077		WIPER, DUST
12	115-00078		Ring, retaining
13	S8011351		O-RING
14	1180-00662		RING, BACK UP
15	2180-1217D96		O-RING
16	K9001893		RING, CUSHION
17	K9001894		PISTON
18	K9001148		SEAL, SLIPPER
19	115-00079		RING, WEAR
20	K9001149		RING, DUST
21	S8010801		O-RING
22	K9001895		RING, BACK UP
23	K9001896		NUT, RISTON
24	1120-00219		SCREW, SET
25	K9001897		PLUNGER, CUSHION
26	115-00081		RING, STOP
27	S2222272		BOLT, SOCKET
28	1420-00050		VALVE, CHECK
29	129-00071		SPRING
30	1195-00022		SUPPORT, SPRING
31	2181-1116D3		PLUG;HEX. SOCKET
32	K9001898		PIPE BAND ASSY-B
33	124-00052		BAND, PIPE
34	S5100703		Washer, spring
35	S0560563		BOLT, HEX
36	K9003677		PIPE ASSY-R
37	K9001158		U-BOLT
38	S5100603		WASHER;SPRING
39	S4012633		NUT M10X1.5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
