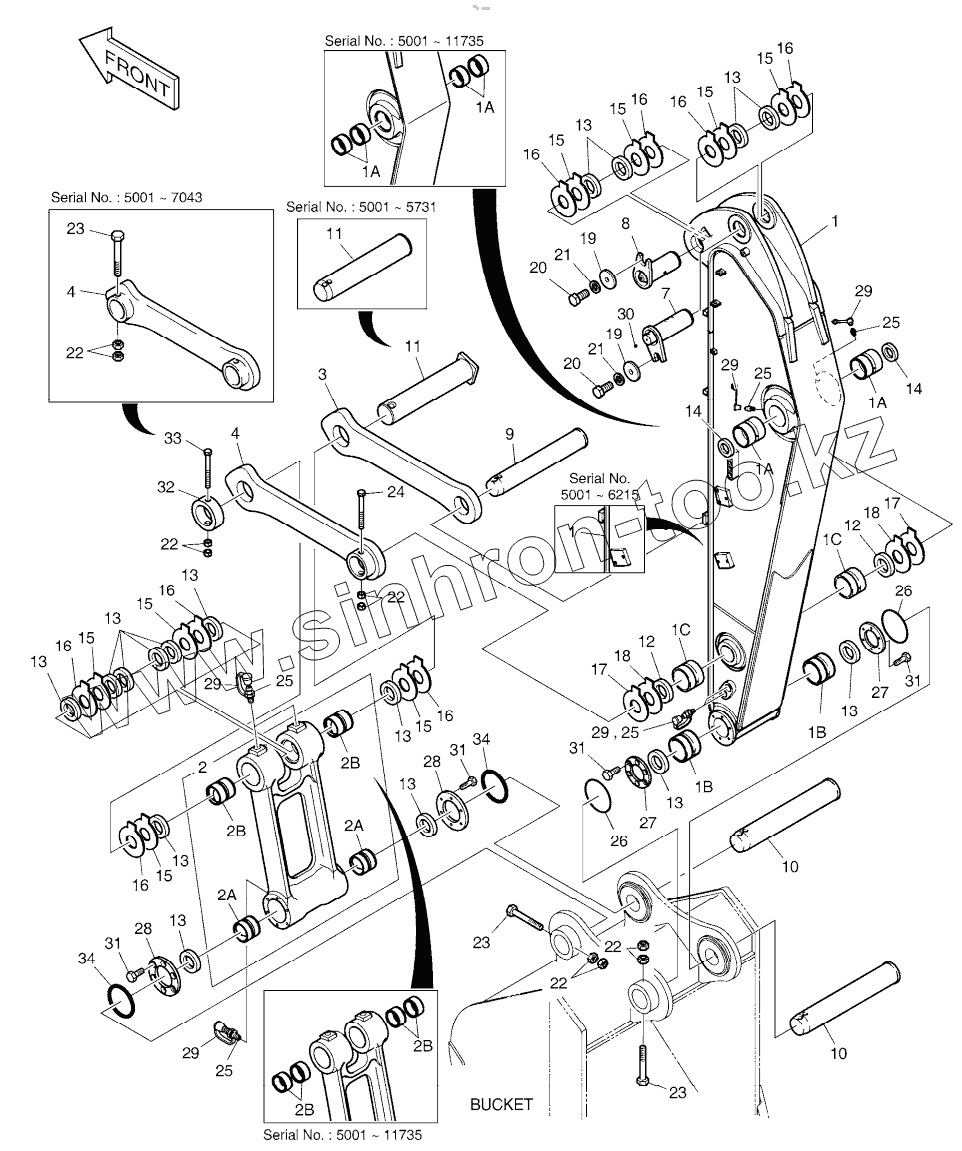

Каталог запасных частей к технике: Doosan DX225LCA. ARM - 2.0m
1
1
1
1
1
1
1
1
1
1A
1A
1A
1A
1A
1A
1A
1A
1B
1B
1B
1B
1C
1C
1C
1C
1C
1C
2
2
2A
2A
2A
2A
2A
2A
2B
2B
2B
2B
2B
2B
2B
2B
3
3
4
4
4
4
4
4
7
7
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
22
22
22
23
23
23
23
23
23
24
25
25
25
25
25
26
26
27
27
28
28
29
29
29
29
29
30
31
31
31
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1046238E | K1046238E | ARM ASSY | |
| 230201-00106 | 230201-00106 | ARM ASSY, 2.0M | |
| 1 | K1046248B | ARM SUB ASSY-2.0m | |
| 1 | 230204-00085A | ARM, 2.0M | |
| 1 | 230204-00085C | ARM ASSY-2.0M | |
| 1A | K1037848A | BUSHING | |
| 1A | 131008-00064A | BUSHING | |
| 1B | K1037849A | BUSHING | |
| 1B | K1000733 | BUSHING | |
| 1C | K1037850A | BUSHING | |
| 1C | K1000734 | BUSHING | |
| 2 | K1041214A | PUSH LINK ASSY | |
| 2 | K1002294 | PUSH LINK ASSY | |
| 2A | K1037852A | BUSHING | |
| 2A | 110-00249 | BUSHING | |
| 2B | K1037851A | BUSHING | |
| 2B | K1000735 | BUSHING | |
| 3 | 2155-1299B | Link, guide | |
| 3 | 101540-00012 | LINK,GUIDE (RH) | |
| 4 | 2155-1300B | Link, guide | |
| 4 | 101540-00028 | LINK,GUIDE (LH) | |
| 7 | K1046927 | PIN | |
| 7 | 120501-01063 | PIN | |
| 8 | K1002130A | PIN | |
| 8 | 120501-01064 | PIN | |
| 9 | K1007255A | PIN | |
| 9 | 120501-01065 | PIN | |
| 10 | 2123-2192E | Pin | |
| 10 | 120501-01052 | Pin | |
| 11 | K1007256A | PIN | |
| 11 | 120501-00130 | PIN, BUCKET CYL ROD | |
| 12 | 2180-1106BD4 | SEAL;DUST | |
| 13 | 2180-1106BD24 | SEAL;DUST | |
| 14 | 2180-1106BD6 | Seal, dust | |
| 15 | DS7752012 | SHIM | |
| 16 | DS7752013 | SHIM | |
| 17 | DS7752006 | SHIM | |
| 18 | DS7752007 | SHIM | |
| 19 | 2116-1060D6 | STOPPER | |
| 20 | S0521366 | BOLT M16X2.0X35 | |
| 21 | S5102903 | WASHER;SPRING | |
| 22 | S4012933 | NUT | |
| 23 | DS0001084 | BOLT | |
| 23 | DS0001084 | BOLT | |
| 24 | DS0001083 | BOLT | |
| 25 | S6710041 | NIPPLE;GREASE | |
| 26 | 180-00077D5 | O-RING | |
| 27 | K1000911 | SPACER | |
| 28 | K1000912B | SPACER | |
| 29 | 160-00020 | CAP;GREASE NIPPLE | |
| 30 | 2181-1116D1 | Plug | |
| 31 | S0712066 | BOLT | |
| 32 | 2116-1531A | PLATE;STOPPER | |
| 33 | S0567066 | BOLT M16X2.0X150 | |
| 34 | 180-00077D3 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
