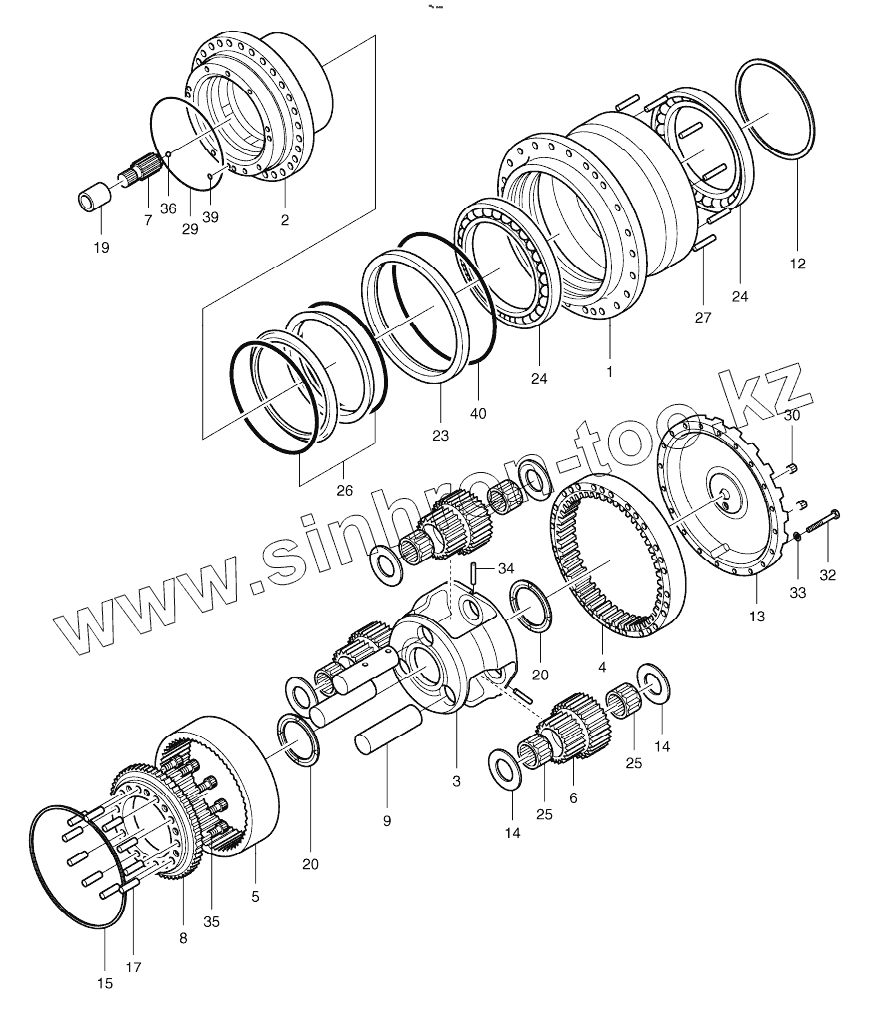

Каталог запасных частей к технике: Doosan DX225LC. TRAVEL REDUCTION GEAR

Тип техники

Марка

Модель

Схема

1

4

27

2

8

35

17

3

6

9

14

14

25

25

5

7

12

13

15

19

20

20

23

24

24

26

29

30

32

33

34

36

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
K1011413A	K1011413A		TRAVEL DEVICE
RG	K9005007		Reduction gear assy
RG1	K9005008		Hub assy
1	HUB		Hub
4	GEAR		GEAR, RING A
27	1.123-00107		Pin, parallel
RG2	K9005010		Spindle assy
2	SPINDLE		SPINDLE
8	1.404-00002		Gear, coupling
35	S2224471		Bolt, socket
17	1.123-00034		Pin
RG3	1.230-00053		Carrier assy
3	1.230-00054		Carrier
6	1.404-00007		Gear, cluster
9	1.405-00121		Shaft, cluster
14	1.114-00541		Collar, thrust
25	1.109-00145		Bearing, needle
5	1.104-00003		Gaer, ring b
7	1.403-00111		Gear, sun
12	1.540-00004		Piece, distance
13	1.430-00030		Cover
15	1.115-00138		Ring
19	1.414-00009		Coupling
20	1.412-00164		Plate, thrust
23	1.180-00355		Ring, seal
24	1.109-00146		Bearing, angular ball
26	1.180-00512		Seal, floating
29	S8010230		O-RING
30	2181-1116D4		PLUG
32	S0561471		Bolt, hex
33	S5110701		WASHER;SPRING
34	1.123-00026		Pin, parallel
36	S6250200		Ball, stell
39	S8000081		O-RING
40	S8003401		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
