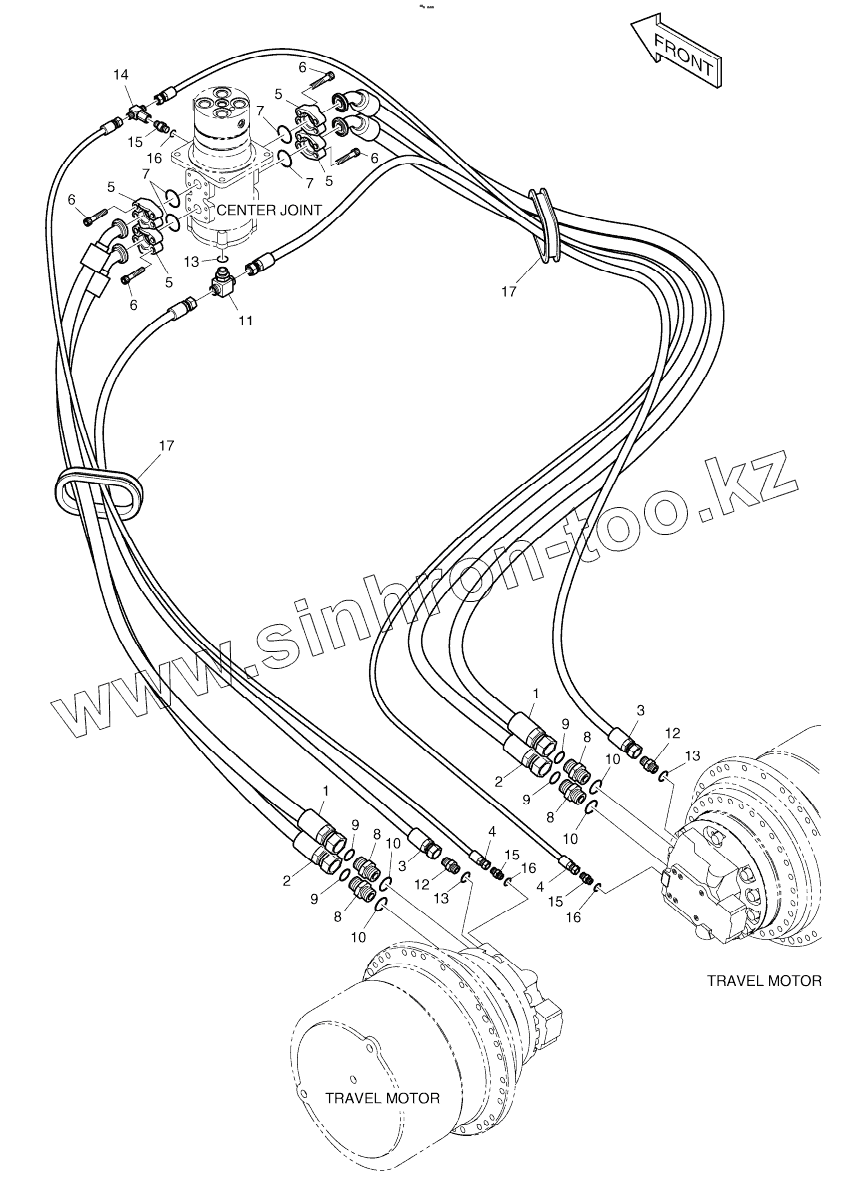

Каталог запасных частей к технике: Doosan DX225LC. TRAVEL PIPING - NARROW TRACK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1010176
K1010176
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
12
12
13
13
13
14
15
15
15
16
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
K1010176 K1010176 UNDER CARRIAGE PIPING
1 DS2017046 HOSE
2 DS2017047 HOSE
3 DS2053393 HOSE
4 DS2094007 HOSE
5 2181-9081 FLANGE;SPLIT
6 S2215466 BOLT;SOCKET
7 2180-1026D19 O-RING
8 DS2232003 ADAPTER
9 S8030121 O-RING
10 S8000291 O-RING
11 2181-2281D10 TEE 3-PF1/2
12 2181-1126D6 ADAPTER
13 S8000181 O-RING
14 2181-4125 TEE 3-PF1/4
15 2181-1126D14 ADAPTER;S PFO-PF1/4
16 S8000111 O-RING
17 2160-1172 Bushing, rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
