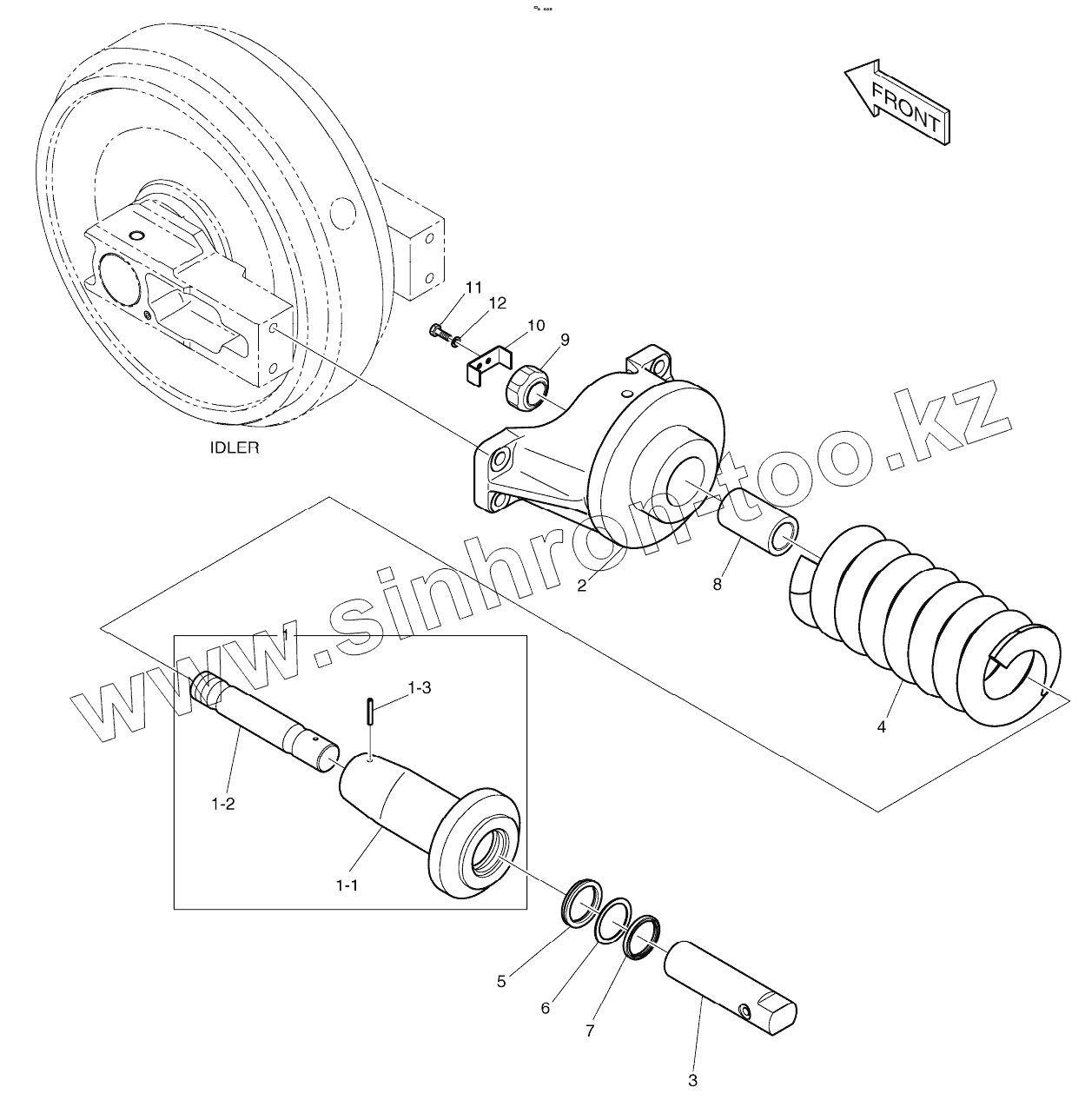

Каталог запасных частей к технике: Doosan DX225LC. TRACK SPRING

Тип техники

Марка

Модель

Схема

1

1-1

1-2

1-3

2

2

3

4

5

6

7

8

8

9

9

10

11

12

274-00009KT

Позиция на иллюстрации	Заводской номер детали		Название детали
K1010512A	K1010512A		TRACK SPRING
K1010512B	K1010512B		TRACK SPRING
1	K1011848A		CYLINDER BODY ASSY
1-1	K1011865A		BODY
1-2	K1011866A		SHAFT
1-3	S5741270		PIN, SPRING
2	K1011849A		BRACKET
2	K1011849B		BRACKET
3	444-00009B		PISTON ROD
4	K1011853		SPRING
5	PACKING		PACKING
6	RING		Ring, top
7	SEAL		Seal
8	K1011855A		SPACER
8	K1011855B		SPACER
9	K1011858A		NUT
9	K1011858B		NUT
10	K1011860A		PLATE
11	S0515263		BOLT;HEX
12	S5102703		WASHER;SPRING M10
274-00009KT	274-00009KT		SEAL KIT, TRACK SPRING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
