Каталог запасных частей к технике: Doosan DX225LC. TRACK SHOE ASSY - 700G

Тип техники

Марка

Модель

Схема

1

1-1

1-1А

1-1В

1-1С

1-1D

1-1Е

1-1F

1-1G

1-1H

1-11

1-11

1-1J

1-1J

1-1K

1-2

1-2

1-3

1-3

1-4

2

4

5

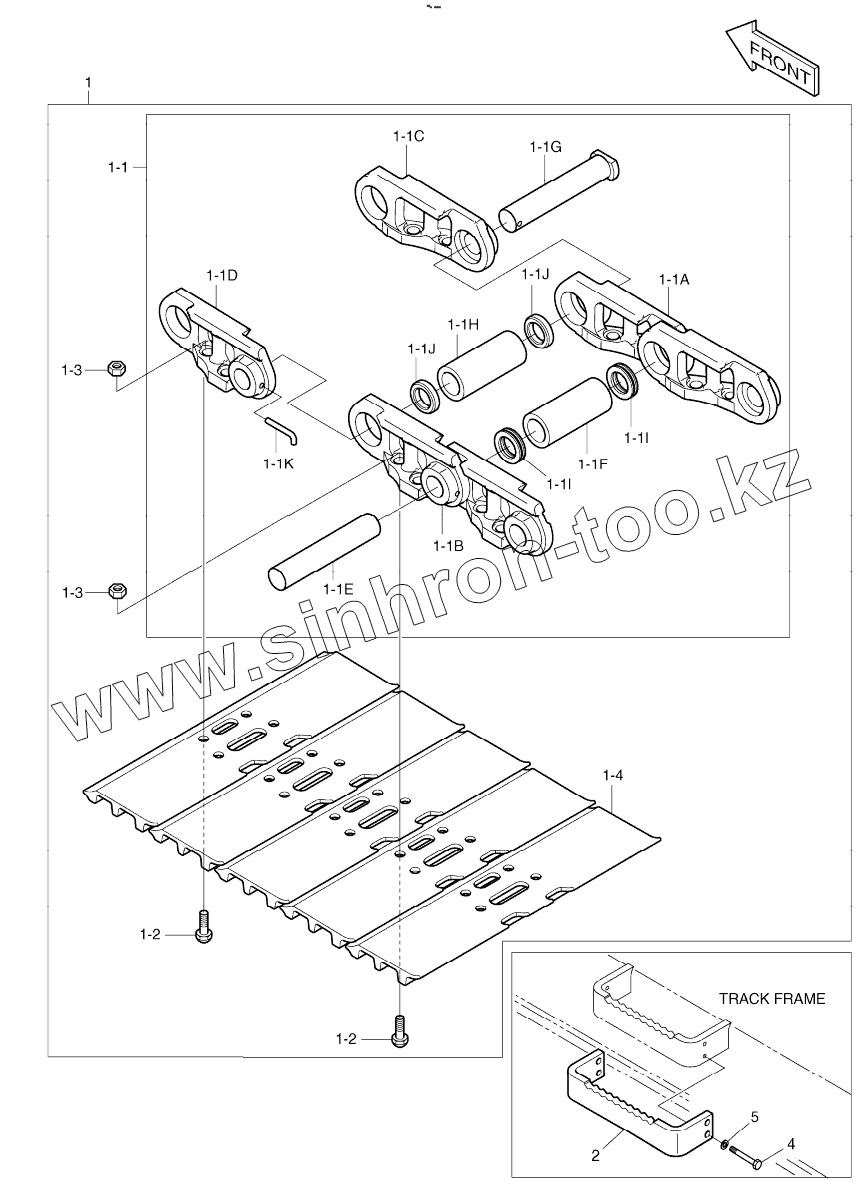

Позиция на иллюстрации	Заводской номер детали		Название детали
K1010178	K1010178		TRACK SHOE ASSY
1	K1011515		TRACK SHOE ASSY-700G
1-1	K1011519		TRACK LINK ASSY
1-1А	2272-6104R		Link, track
1-1В	2272-6104L		Link, track
1-1С	2272-6105R		Link, master
1-1D	2272-6105L		Link, master
1-1Е	2123-6060		Pin
1-1F	110-00226		Bushing
1-1G	2123-6061		Pin, master
1-1H	2110-6052		Bushing, master
1-11	180-00441		Seal, dust
1-1J	2114-6035		Spacer
1-1K	2123-6062		Pin, small
1-2	2120-6017		Bolt
1-3	2121-6017		Nut
1-4	2273-6040D2		Shoe
2	K1014573D1		STEP
4	S0558266		Bolt
5	S5102603		WASHER;SPRING M10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
