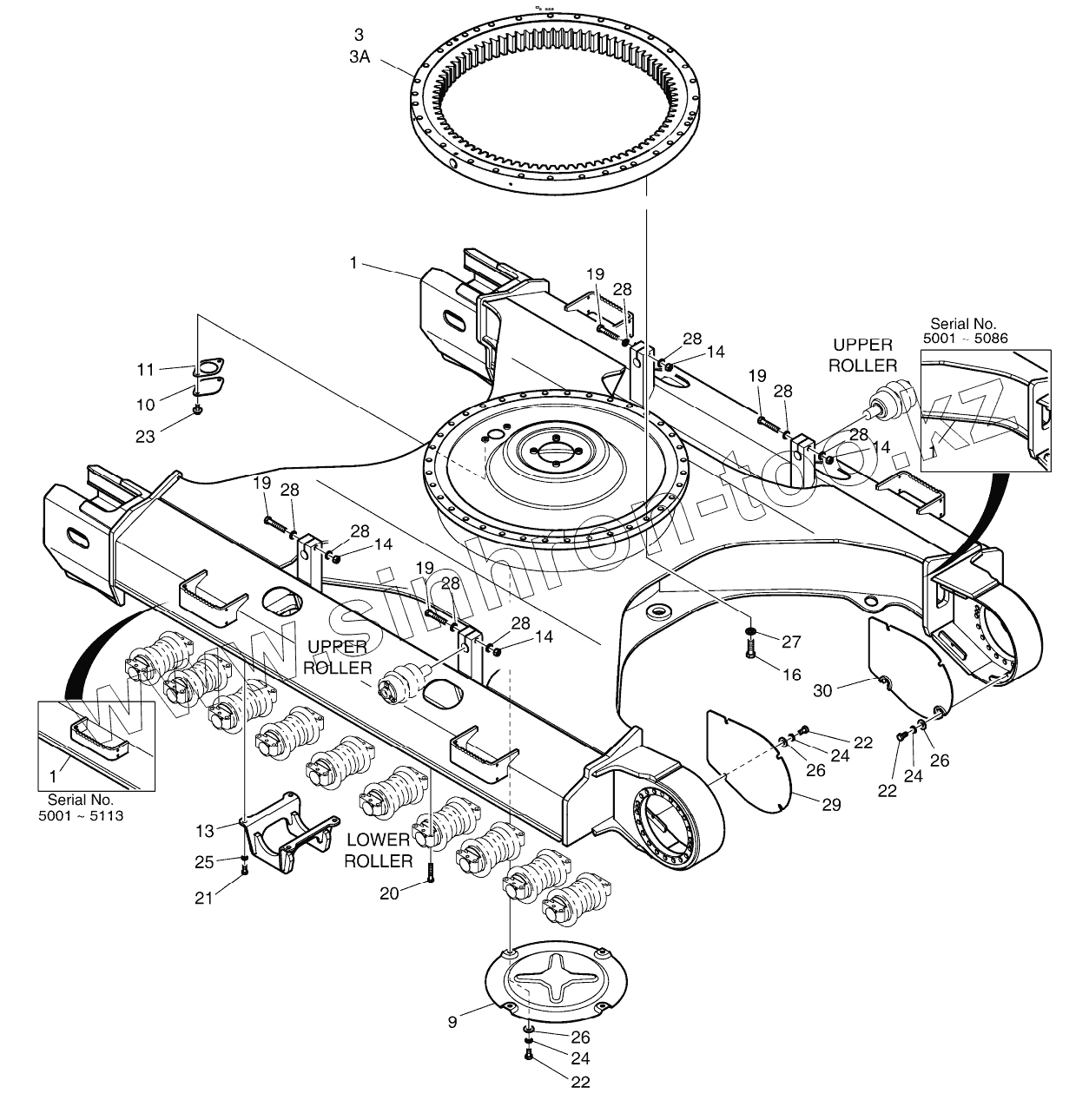

Каталог запасных частей к технике: Doosan DX225LC. TRACK FRAME

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

3

3A

9

10

11

13

14

14

14

14

16

19

19

19

19

20

21

22

22

22

23

24

24

24

25

26

26

26

27

28

28

28

28

28

28

28

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
K1010173L	K1010173L		TRACK ASSY
1	K1010183B		TRACK ASSY
1	K1010183C		TRACK ASSY
1	K1010183E		TRACK ASSY
1	K1010183G		TRACK FRAME
3	K1010505		BEARING, SWING
3A	180-00297D3		SEAL 5MM
9	K1004271		COVER, UNDER
10	621-02938B		COVER
11	180-00463		PACKING
13	K1025523		GUARD, TRACK
14	S4013133		Nut
16	S0574966		Bolt
19	S0571166		Bolt
20	S0766066		BOLT M16X1.5X90
21	S0721466		BOLT M16X1.5X40
22	S0515066		Bolt
23	DS0025016		BOLT, SET
24	S5102703		WASHER;SPRING M10
25	S5102903		WASHER;SPRING
26	2114-1058D72		Washer
27	2114-1831A		WASHER;HARDEN
28	2114-9012A		WASHER;HARD
29	K1010683		COVER, MOTOR
30	K1011420		COVER, MOTOR

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
