Каталог запасных частей к технике: Doosan DX225LC. TOOLS

Тип техники

Марка

Модель

Схема

1

1-1

1-2

1-5

1-6

1-7

1-8

1-9

1-10

1-13

1-14

1-15

1-19

1-20

1-21

1-22

1-24

1-26

1-33

1-35

1-45

1-49

1-52

1-55

1-60

1-77

1-78

2

3

4

5

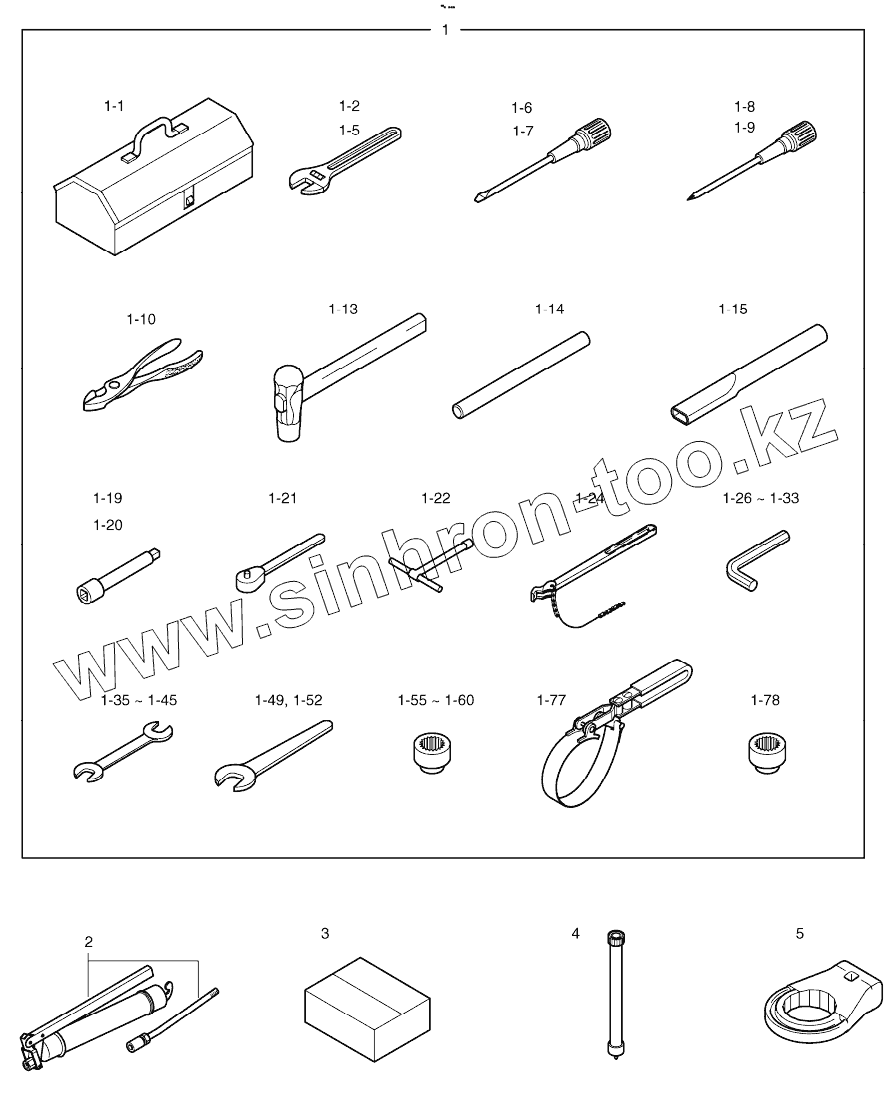

Позиция на иллюстрации	Заводской номер детали		Название детали
K1016581	K1016581		TOOLS
1	2199-1063F36A		TOOL ASSY
1-1	2199-9043		BOX;TOOL 200X435X155
1-2	T6580008		WRENCH;ADJUST 6"
1-5	T6580020		WRENCH;ADJUST 12"
1-6	T7050003		DRIVER(-) 6X100
1-7	T7050013		DRIVER(-) 8X150
1-8	T7050021		DRIVER(+) 6X100
1-9	T7050022		DRIVER(+) 8X150
1-10	T7500004		PLIERS 8"
1-13	T7260057		HAMMER
1-14	2199-1004		BAR D28X400
1-15	2199-1005		PIPE D34X400
1-19	T6690012		BAR;EXTENSION 5"
1-20	T6690013		BAR;EXTENSION 10"
1-21	T6750003		HANDLE;RATCHET 1/2
1-22	2199-9009		DRIVER;CLIP 13
1-24	2199-9057		Wrench,filter
1-26	T6550005		L-WRENCH 4
1-27	T6550006		L-WRENCH 5
1-28	T6550007		L-WRENCH 6
1-29	T6550009		L-WRENCH 8
1-30	T6550011		L-WRENCH 10
1-32	T6550015		L-wrench
1-33	T6550018		L-WRENCH 17
1-35	T6510062		SPANNER 8X10
1-36	T6510066		SPANNER 10X13
1-37	T6510070		SPANNER 13X17
1-38	T6510072		SPANNER 17X19
1-39	T6510075		SPANNER 19X22
1-41	T6510081		SPANNER 24X27
1-42	T6510085		SPANNER 27X30
1-44	T6510089		SPANNER 32X36
1-45	T6510091		WRENCH 36X41
1-49	T6510018		SPANNER 24
1-52	T6510027		SPANNER 41
1-55	T6600183		WRENCH;SOCKET 1/2X10
1-56	T6600189		WRENCH;SOCKET 1/2X13
1-57	Т6600197		SOCKET, WRENCH
1-58	Т6600201		SOCKET, WRENCH
1-59	Т6600211		SOCKET, WRENCH
1-60	Т6600223		SOCKET, WRENCH
1-76	199-00126		WRENCH, FILTER
1-77	К1008167		WRENCH, FILTER
1-78	Т6600217		SOCKET, WRENCH
2	2199-9008		GREASE GUN
3	2199-9007		BOX 500X325X200
4	184-00120		HOSE
5	К1006586		TOOL, PRE FILTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
