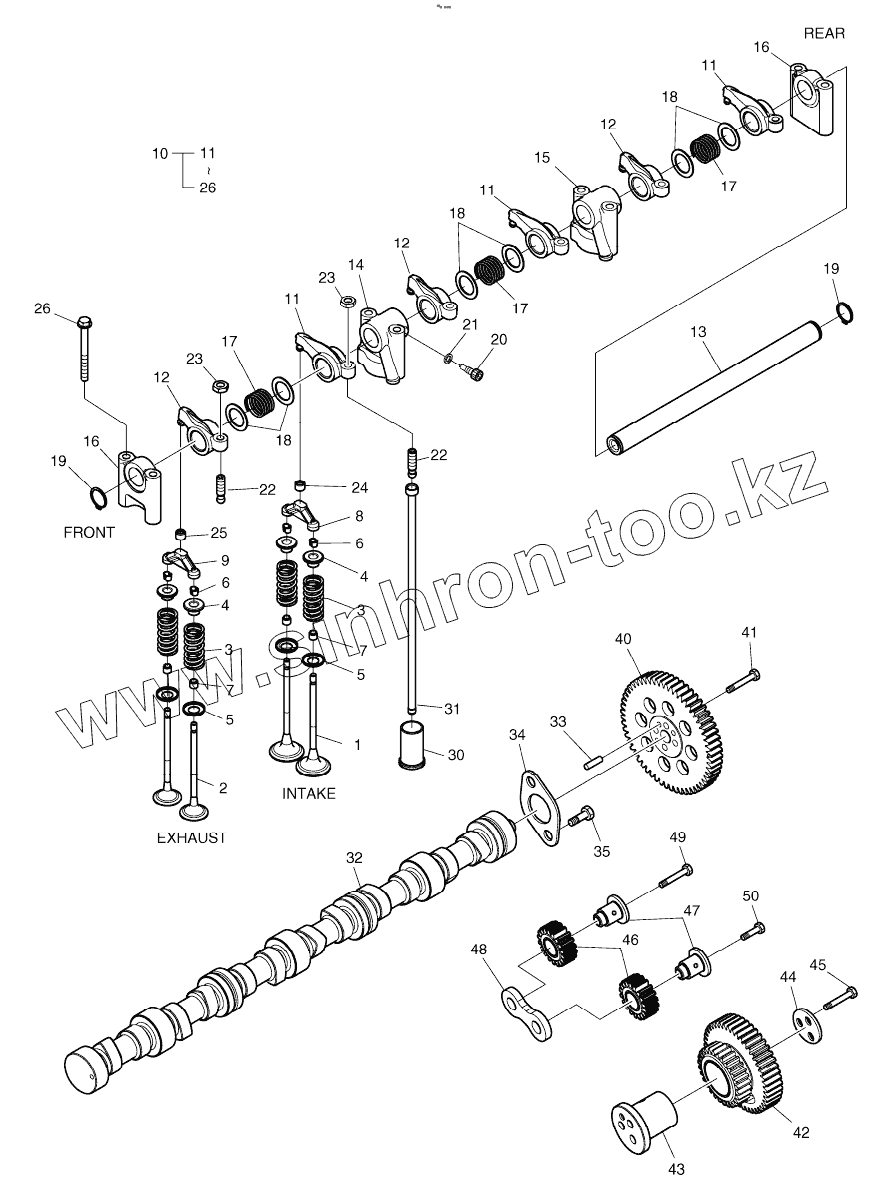

Каталог запасных частей к технике: Doosan DX225LC. TIMING SYSTEM
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
16
17
17
17
18
18
18
19
19
20
21
22
22
23
23
24
24
25
26
26
30
30
31
32
33
34
35
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65.04101-0065B | VALVE, INTAKE | |
| 2 | 65.04101-0066B | VALVE, EXHAUST | |
| 3 | 65.04102-0024 | SPRING, VALVE | |
| 4 | 65.04103-0018 | PLATE, VALVE SPRING | |
| 5 | 65.90701-0098 | WASHER | |
| 6 | 65.04104-0009 | COTTER, VALVE | |
| 7 | 65.04902-0016 | SEAL, VALVE STEM | |
| 8 | 65.04130-0009A | CALIPER, INTAKE | |
| 9 | 65.04130-0011 | CALIPER, EXHAUST | |
| 10 | 65.04200-6038A | ROCKER ARM S/F ASSY | |
| 10 | 65.04200-6038C | ROCKER ARM S/F ASSY | |
| 10 | 65.04200-6038D | ROCKER ARM S/F ASSY | |
| 11 | 65.04201-5042C | ROCKER ARM, INTAKE | |
| 11 | 65.04201-5042A | ROCKER ARM, INTAKE | |
| 12 | 65.04201-5043A | ROCKER ARM, EXHAUST | |
| 12 | 65.04201-5043C | ROCKER ARM, EXHAUST | |
| 13 | 65.04203-5020A | SHAFT, ROCKER ARM | |
| 14 | 65.04202-0033 | BRACKET, ROCKER ARM | |
| 15 | 65.04202-0034 | BRACKET, ROCKER ARM | |
| 16 | 65.04202-0035 | BRACKET, ROCKER ARM | |
| 17 | 65.97601-0124 | SPRING, COMPESSION | |
| 18 | 65.90701-0136B | Washer | |
| 19 | 06.29010-0120 | Ring | |
| 20 | 65.90030-0018 | BOLT, SOCKET | |
| 21 | 06.16110-0106 | Washer | |
| 22 | 65.04205-0014 | SCREW, ADJUST | |
| 23 | 65.90501-0003 | NUT | |
| 24 | 65.04209-0005 | CAP, ADJUST SCREW | |
| 24 | 65.04209-5002 | CAP, INTAKE | |
| 25 | 65.04209-0006 | CAP, EXHAUST | |
| 26 | 65.90020-0120 | BOLT, COLLARED HEX. | |
| 30 | 65.04301-5003B | TAPPET, VALVE | |
| 30 | 65.04301-5003C | TAPPET, VALVE | |
| 31 | 65.04302-5015 | ROD, PUSH | |
| 32 | 65.04401-0045A | CAMSHAFT | |
| 33 | 06.22022-1016 | PIN, DOWEL | |
| 34 | 65.90720-0032 | WASHER, THRUST | |
| 35 | 06.01913-2911 | BOLT;HEXM6X16 | |
| 40 | 65.04501-0017 | GEAR, CAM SHAFT | |
| 41 | 65.90020-0117 | BOLT, COLLARED HEX. | |
| 42 | 65.04505-5018 | GEAR, IDLE | |
| 43 | 65.04506-0016 | PIN, IDLE GEAR | |
| 44 | 65.90720-0034В | WASHER, THRUST | |
| 45 | 65.90020-0118 | BOLT, COLLARED HEX. | |
| 46 | 65.11301-5002 | GEAR, DRIVE, INJECTION | |
| 47 | 65.04506-0015 | PIN, IDLE GEAR | |
| 48 | 65.90720-0033А | WASHER, THRUST | |
| 49 | 65.90020-0118 | BOLT, COLLARED HEX. | |
| 50 | 65.90020-0119 | BOLT, COLLARED HEX. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
