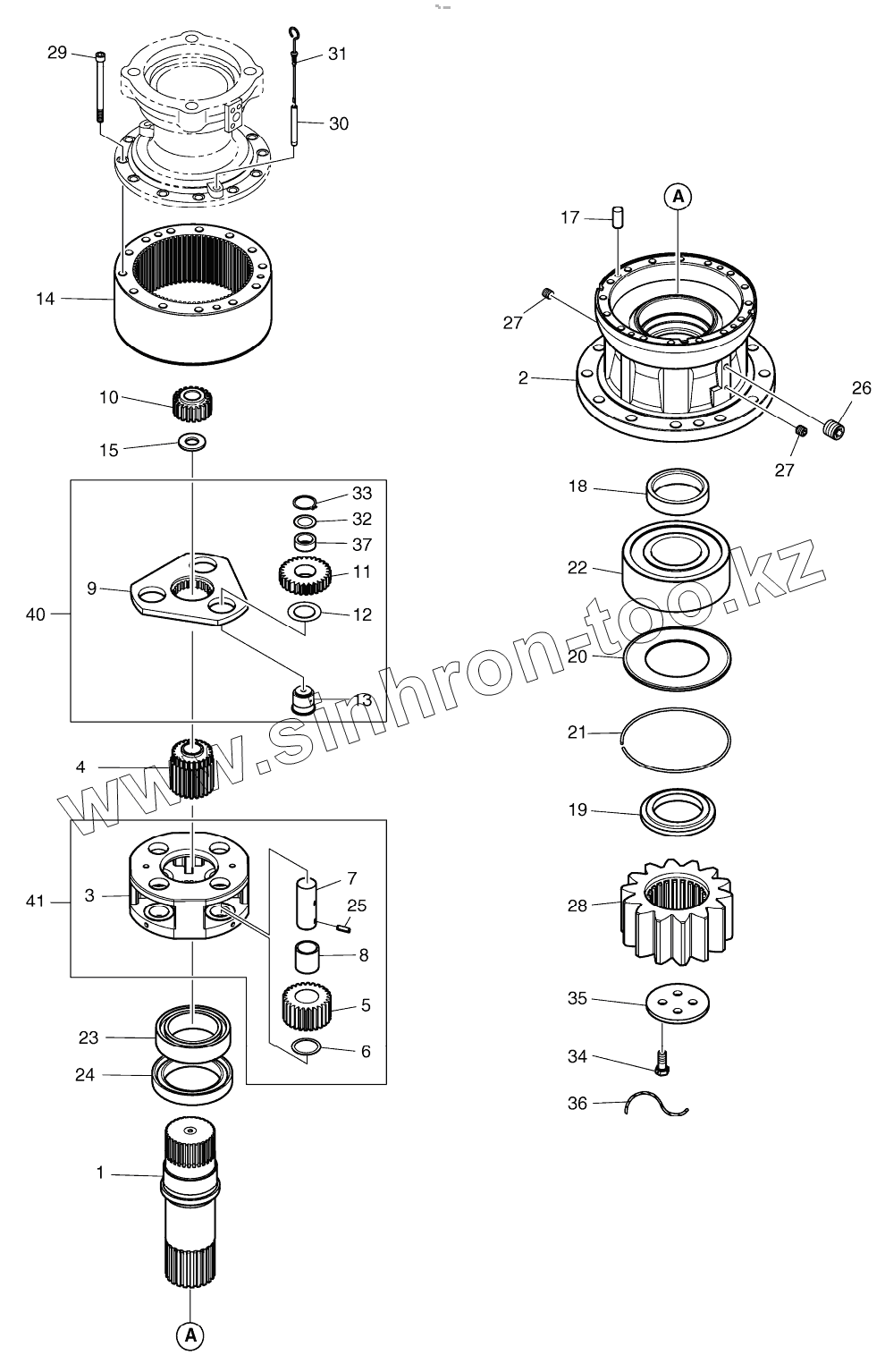

Каталог запасных частей к технике: Doosan DX225LC. SWING REDUCTION GEAR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

31

32

33

34

35

36

37

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
K1004037A	K1004037A		REDUCTION GEAR, SWING
1	K1004038B		SHAFT
2	K1002539A		CASE
3	K1002540A		CARRIER NO2
4	K1002541A		GEAR, SUN NO2
5	K1002542		GEAR, PLANET NO2
6	K1002543		PLATE, SIDE NO2
7	K1002544		PIN
8	K1002545		BUSH
9	K1002546		CARRIER NO1
10	K1004040B		GEAR, SUN NO1
11	K1002548		GEAR, PLANET NO1
12	K1002549		PLATE, SIDE
13	K1002550		PIN
14	K1006981		GEAR, RING
15	K1002552		PLATE, THRUST
17	K1003384A		PIN, LOCK
18	K1002554A		SPACER
19	K1004041A		COLLAR
20	K1002556		PLATE
21	K1002558		RING, LOCK
22	K1002559		BEARING
23	K1003682A		BEARING
24	K1005719		SEAL, OIL
25	S5741361		PIN, SPRING
26	2181-1116D4		PLUG
27	S5810010		PLUG
28	K1004042A		GEAR, PINION
29	S2226671		BOLT, SOCKET
30	140-01343A		PIPE
31	119-00020		BAR, LEVEL
32	K1002567		PLATE, SIDE
33	S6500600		RING, RETAINER
34	2120-1363		BOLT
35	2403-1039A		Plate, lock
36	2126-9001		WIRE
37	K1003386		BUSH
40	K9004901		CARRIER NO1 ASSY
41	K9004902		CARRIER NO2 ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
