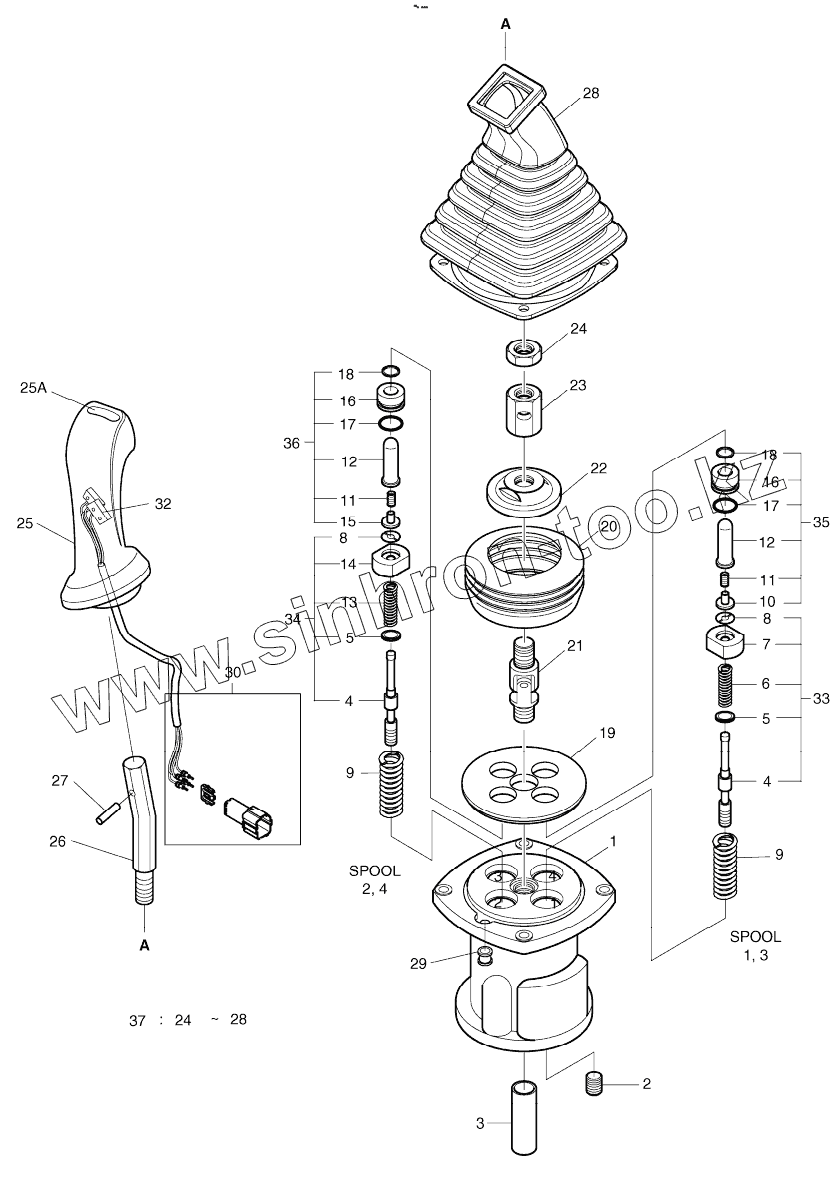

Каталог запасных частей к технике: Doosan DX225LC. REMOTE CONTROL VALVE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

5

5

6

7

8

8

9

9

10

11

11

12

12

13

14

15

16

16

17

17

18

18

19

20

21

22

23

24

24

25

K9001131

25A

26

27

28

28

29

30

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
K1000556G	K1000556G		VALVE, REMOCON
K1000556H	K1000556H		REMOTE CONTROL VALVE
K1000555G	K1000555G		VALVE, REMOCON
K1000555H	K1000555H		REMOTE CONTROL VALVE
1	CASE		Case
2	2181-1116D1		Plug
3	K9001115		BUSHING
4	SPOOL		Spool
5	SHIM		Shim
6	SPRING		Spring
7	SEAT, SPRING		Seat, spring
8	STOPPER		Stopper
9	K9001119		SPRING
10	STOPPER		Stopper
11	SPRING		Spring
12	ROD, PUSH		Rod, push
13	SPRING		Spring
14	SEAT, SPRING		Seat, spring
15	STOPPER		Stopper
16	PLUG		Plug
17	S8000205		O-RING
18	K9001127		Seal, rod
19	1.412-00017		PLATE
20	K9001128		Boot
21	1.138-00004		Joint assy
22	K9001129		PLATE, SWASH
23	1.121-00028		Nut
24	S4012833		Nut
25	K9001130		HANDLE ASS`Y
K9001131	K9001131		HANDLE ASS`Y
25A	1.161-00021		CAP;PEANUT
26	1.178-00004		Bar, handle
27	S5740800		Pin, spring
28	K9001132		BELLOWS
29	1.110-00169		Bushing
30	K9001133		CONNECTOR ASS`Y
32	K9001001		SWITCH ASS'Y
33	K9003998		KIT, SPOOL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
