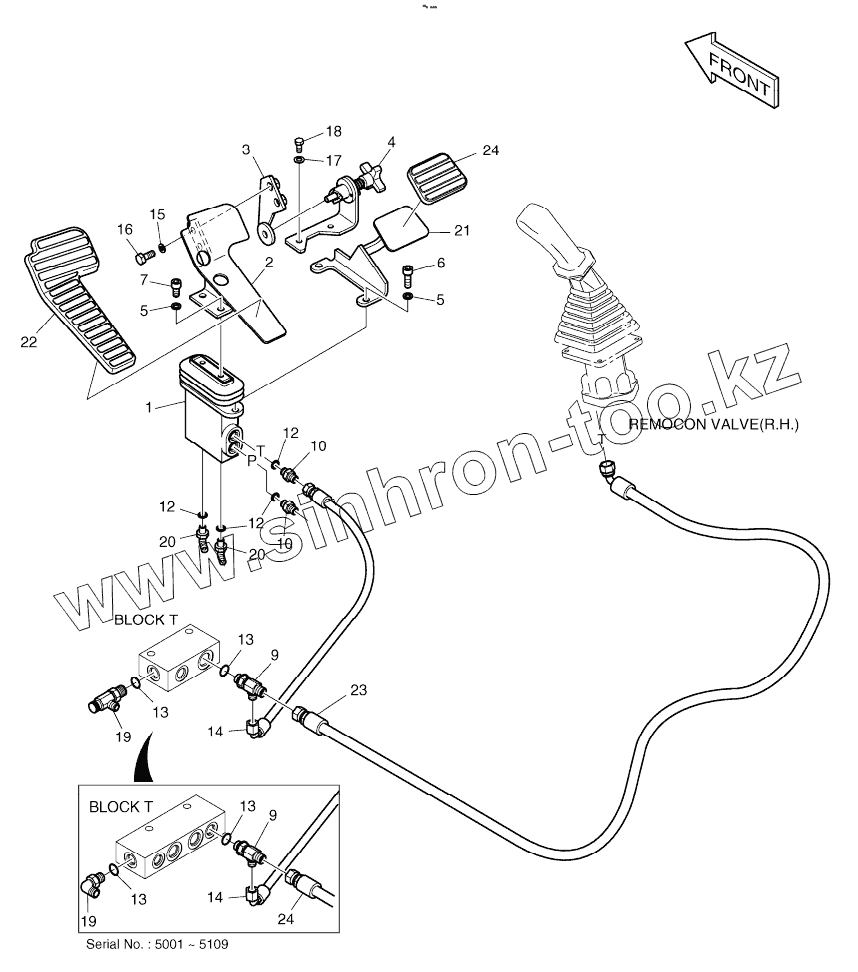

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING-TWO WAY(2)

Тип техники

Марка

Модель

Схема

2181-1951D1

2181-1951D1

1

1

2

3

4

5

5

6

7

9

9

10

10

12

12

12

13

13

13

13

14

14

15

16

17

18

19

19

20

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
K1009826C	K1009826C		PILOT PIPING-TWO WAY
2181-1951D1	2181-1951D1		TEE PFO1/4-2PF1/4
1	K1017382		VALVE, PEDAL
1	K1017382A		PEDAL VALVE
2	195-01683A		BRACKET;PEDAL(R.H)
3	K1000695A		PLATE
4	K1000696C		LOCK ASSY
5	S5110603		WASHER;SPRING
6	S2212266		BOLT;SOCKET M10X1.5X30
7	S2211866		BOLT;SOCKET
9	2181-1951D6		TEE
10	2181-1126D14		ADAPTER;S PFO-PF1/4
12	S8000111		O-RING
13	S8000141		O-RING
14	DS2093200		HOSE
15	S5102603		WASHER;SPRING M10
16	S0512066		BOLT
17	S5102503		WASHER;SPRING
18	S0508866		BOLT
19	2181-1702D10		ELBOW
20	2181-1702D4		ELBOW
21	K1003947A		FOOT REST
22	161-00381		RUBBER;PEDAL(R.H)
23	DS2095003		HOSE
24	K1006656		RUBBER, PEDAL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
