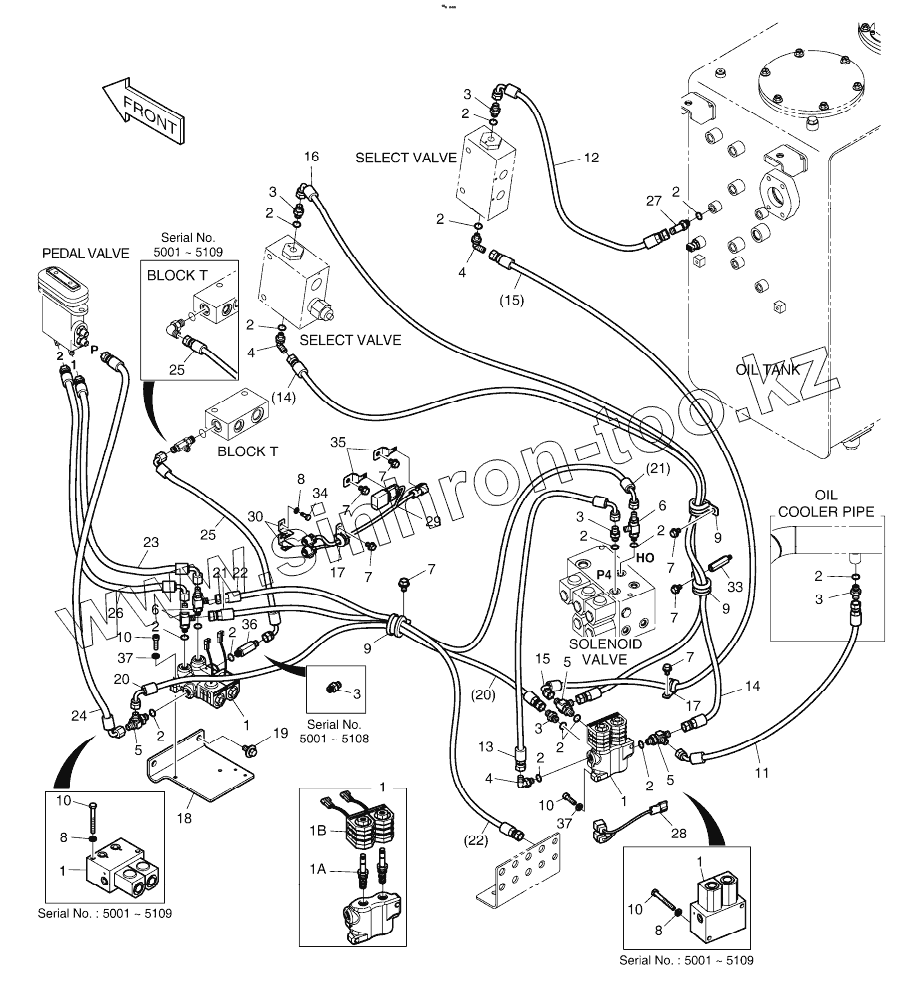

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING - TWO WAY
1
1
1
1
1
1
1
1
1
1
1
1
1A
1B
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
6
6
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
10
10
10
10
10
10
10
10
10
10
11
12
13
14
14
15
15
16
17
17
18
19
20
20
21
21
22
22
23
24
25
25
25
25
26
27
28
29
30
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1009818J | K1009818J | PILOT PIPING - TWO WAY | |
| 1 | 426-00247A | VALVE, SOLENOID | |
| 1 | 426-00247B | VALVE, SOLENOID | |
| 1A | K9007363 | SPOOL, SOLENOID | |
| 1B | 1.519-00001 | COIL 24V | |
| 2 | S8000111 | O-RING | |
| 3 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 3 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 4 | 2181-1702D4 | ELBOW | |
| 5 | 2181-1951D1 | TEE PFO1/4-2PF1/4 | |
| 6 | 181-00779 | TEE | |
| 7 | K1001029 | BOLT | |
| 8 | S5102503 | WASHER;SPRING | |
| 8 | S5102503 | WASHER;SPRING | |
| 9 | 124-00208D4 | CLIP D26/M8 | |
| 10 | S0556766 | BOLT | |
| 10 | S2209266 | Bolt | |
| 11 | DS2092059 | HOSE | |
| 12 | DS2093096 | HOSE | |
| 13 | DS2093071 | HOSE ASSY, HYDRAULIC | |
| 14 | DS2094090 | HOSE | |
| 15 | DS2093235 | HOSE | |
| 16 | DS2093238 | HOSE | |
| 17 | 124-00208D2 | CLIP D14/M8 | |
| 18 | K1003422A | BRACKET | |
| 19 | DS0025017 | BOLT | |
| 20 | DS2093058 | HOSE | |
| 21 | DS2093142 | HOSE | |
| 22 | DS2094033 | HOSE | |
| 23 | DS2093120 | HOSE | |
| 24 | DS2093121 | HOSE | |
| 25 | DS2093260 | HOSE | |
| 25 | DS2091133 | HOSE | |
| 26 | DS2093119 | HOSE | |
| 27 | 2181-2419D1 | Elbow | |
| 28 | K1000816 | HARNESS | |
| 29 | K1003638B | HARNESS, JOINT | |
| 30 | 2195-3500 | BRACKET;HOUSING | |
| 33 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 34 | S0504366 | BOLT | |
| 35 | 2197-1661 | BRACKET;HOUSING W9 | |
| 36 | 2181-1126D75 | ADAPTER | |
| 37 | S5110503 | WASHER;SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
