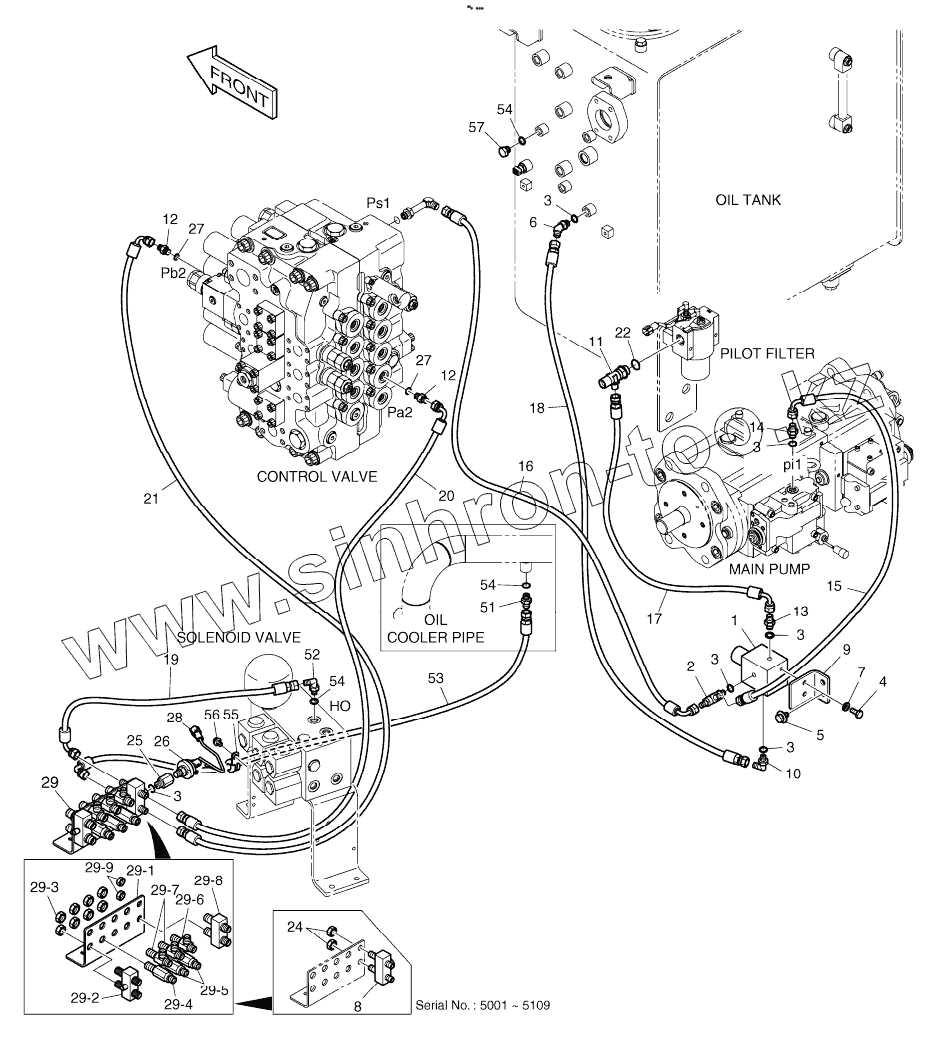

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING - TWO AND ONE WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1009813C
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
27
28
29
29-1
29-2
29-3
29-4
29-5
29-6
29-7
29-8
29-9
51
52
53
54
54
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
K1009813C K1009813C PILOT PIPING
1 426-00266 VALVE, EPPR
2 181-00779 TEE
3 S8000111 O-RING
4 S0508766 BOLT
5 DS0025013 BOLT
6 2181-2419D1 Elbow
7 S5102503 WASHER;SPRING
8 420-00476 VALVE, SHUTTLE
9 195-02711B BRACKET
10 2181-1702D4 ELBOW
11 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
12 2181-1126D36 ADAPTER PFO3/8-PF1/4
13 2471-1133 ADAPTER, FILTER
14 2181-1126D14 ADAPTER;S PFO-PF1/4
15 DS2093074 HOSE
16 DS2093349 HOSE
17 DS2093233 HOSE
18 DS2094076 HOSE
19 DS2093200 HOSE
20 DS2093348 HOSE
21 DS2093119 HOSE
22 S8000181 O-RING
24 121-00010D7 NUT
25 DS2242017 REDUCER
26 549-00010 SWITCH;PRESSURE
27 S8000141 O-RING
28 530-00067 Harness
29 K1038029 JOINT PLATE SUB ASSY
29-1 K1000354 BRACKET, JOINT
29-2 420-00307 VALVE;SHUTTLE BLOCK
29-3 121-00010D1 NUT
29-4 420-00352D1 Valve, shockless
29-5 DS2410009 ADAPTER
29-6 181-00086D1 TEE 2PF3/8-PF1/4
29-7 181-00086D2 TEE 3PF3/8
29-8 420-00476 VALVE, SHUTTLE
29-9 121-00010D7 NUT
51 2181-1126D14 ADAPTER;S PFO-PF1/4
52 2181-1702D4 ELBOW
53 DS2093257 HOSE
54 S8000111 O-RING
55 124-00208D2 CLIP D14/M8
56 К1001029 BOLT
57 2181-1950D1 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
