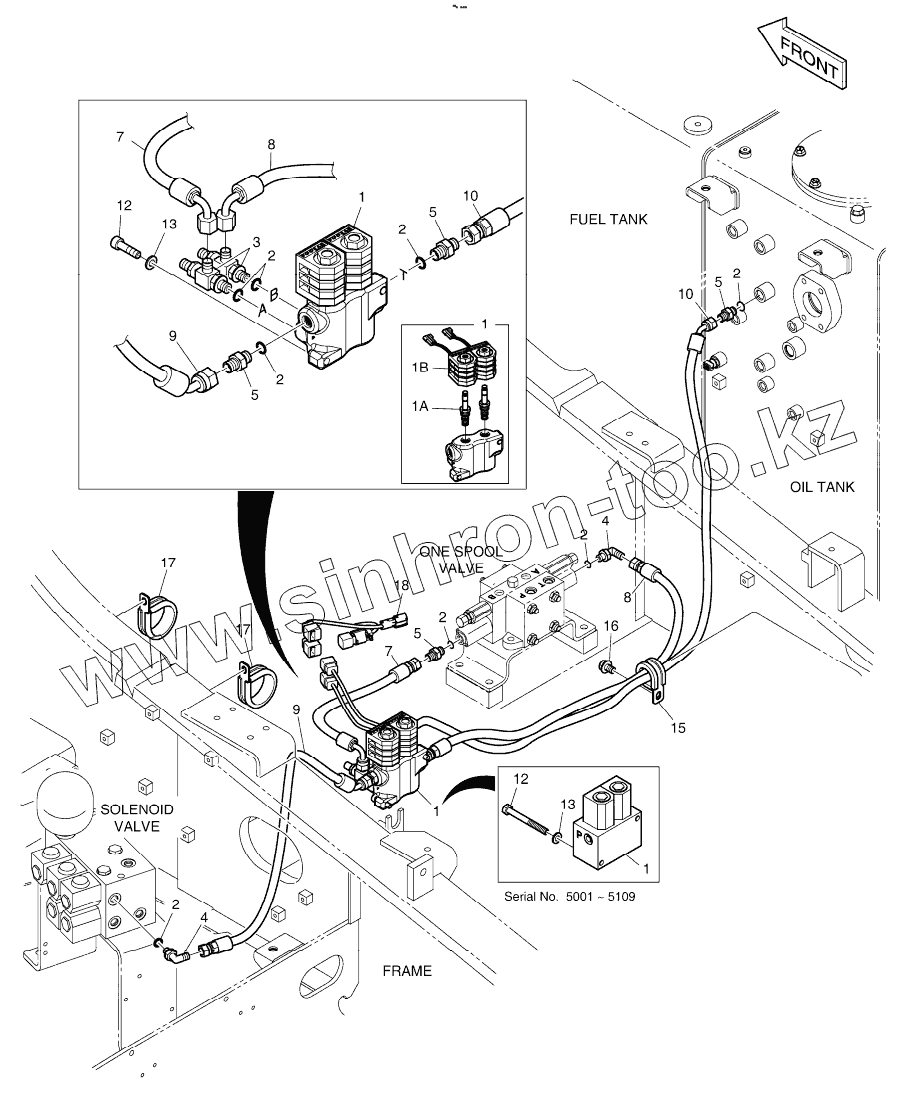

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING - ROTATING

Тип техники

Марка

Модель

Схема

1

1

1

1

426-00247B

426-00247B

426-00247B

426-00247B

1A

1B

2

2

2

2

2

2

2

3

4

4

5

5

5

5

7

7

8

8

9

9

10

10

12

12

12

12

13

13

13

13

13

13

15

16

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
K1009819B	K1009819B		PILOT PIPING, ROTATING
1	426-00247A		VALVE, SOLENOID
426-00247B	426-00247B		VALVE, SOLENOID
1A	K9007363		SPOOL, SOLENOID
1B	1.519-00001		COIL 24V
2	S8000111		O-RING
3	181-00779		TEE
4	2181-1702D4		ELBOW
5	2181-1126D14		ADAPTER;S PFO-PF1/4
7	DS2093197		HOSE
8	DS2093262		HOSE
9	DS2092023		HOSE
10	DS2092068		HOSE
12	S0556866		BOLT
12	S2209266		Bolt
13	S5100503		WASHER
13	S5110503		WASHER;SPRING
15	124-00208D4		CLIP D26/M8
16	K1001029		BOLT
17	124-00208D9		Clip
18	K1000817		HARNESS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
