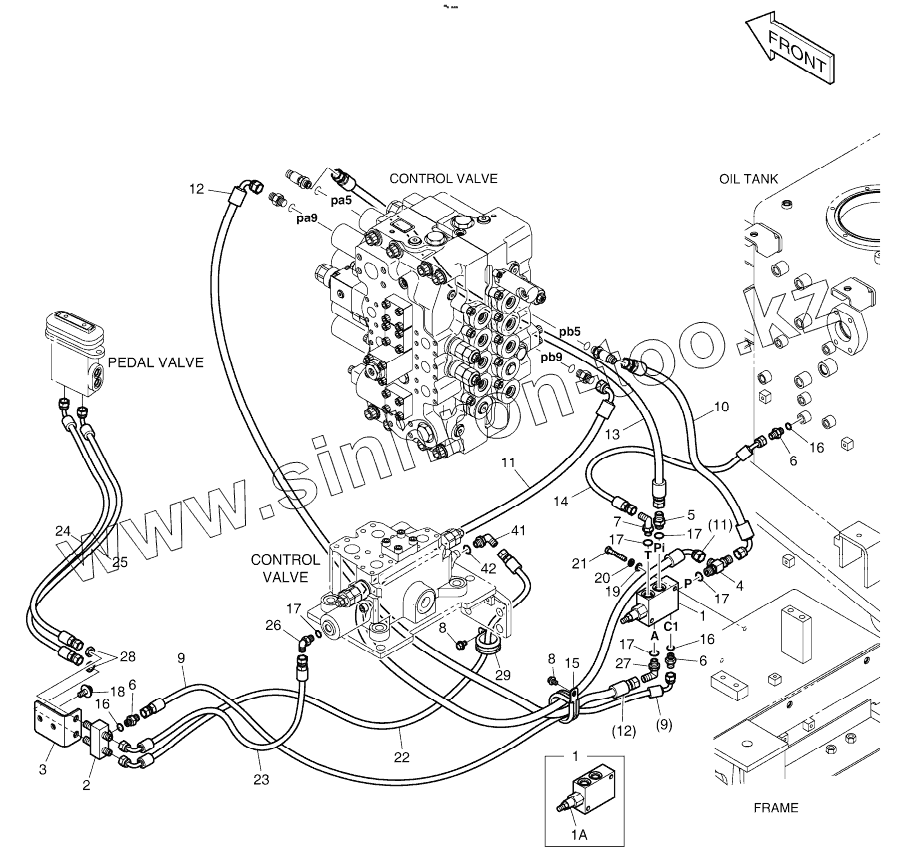

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING - ARTI BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1A
2
3
4
5
6
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
16
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
41
42
Позиция на иллюстрации Заводской номер детали Название детали
K1038807 K1038807 PILOT PIPING, ARTI BOOM
1 K1014266 VALVE, PILOT
1A 2.421-00208 VALVE, PILOT SHIFT
2 420-00476 VALVE, SHUTTLE
3 K1023823 BRACKET
4 181-00811 TEE, SHUTTLE
5 2181-1126D7 ADAPTER PFO3/8-PF3/8
6 2181-1126D14 ADAPTER;S PFO-PF1/4
7 2181-1702D10 ELBOW
8 K1001029 BOLT
9 DS2093145 HOSE
10 DS2093097 HOSE
11 DS2091169 HOSE
12 DS2093316 HOSE
13 DS2094366 HOSE
14 DS2092119 HOSE
15 124-00208D9 Clip
16 S8000111 O-RING
17 S8000141 O-RING
18 DS0025017 BOLT
19 S5010513 WASHER;PLAIN M8
20 S5102503 WASHER;SPRING
21 S0556366 BOLT
22 DS2093186 HOSE
23 DS2093336 HOSE
24 DS2093021 HOSE
25 DS2093350 HOSE
26 2181-1702D10 ELBOW
27 2181-1702D5 ELBOW PF3/8-PF3/8
28 121-00010D7 NUT
29 124-00208D2 CLIP D14/M8
41 2181-1702D10 ELBOW
42 S8000141 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
