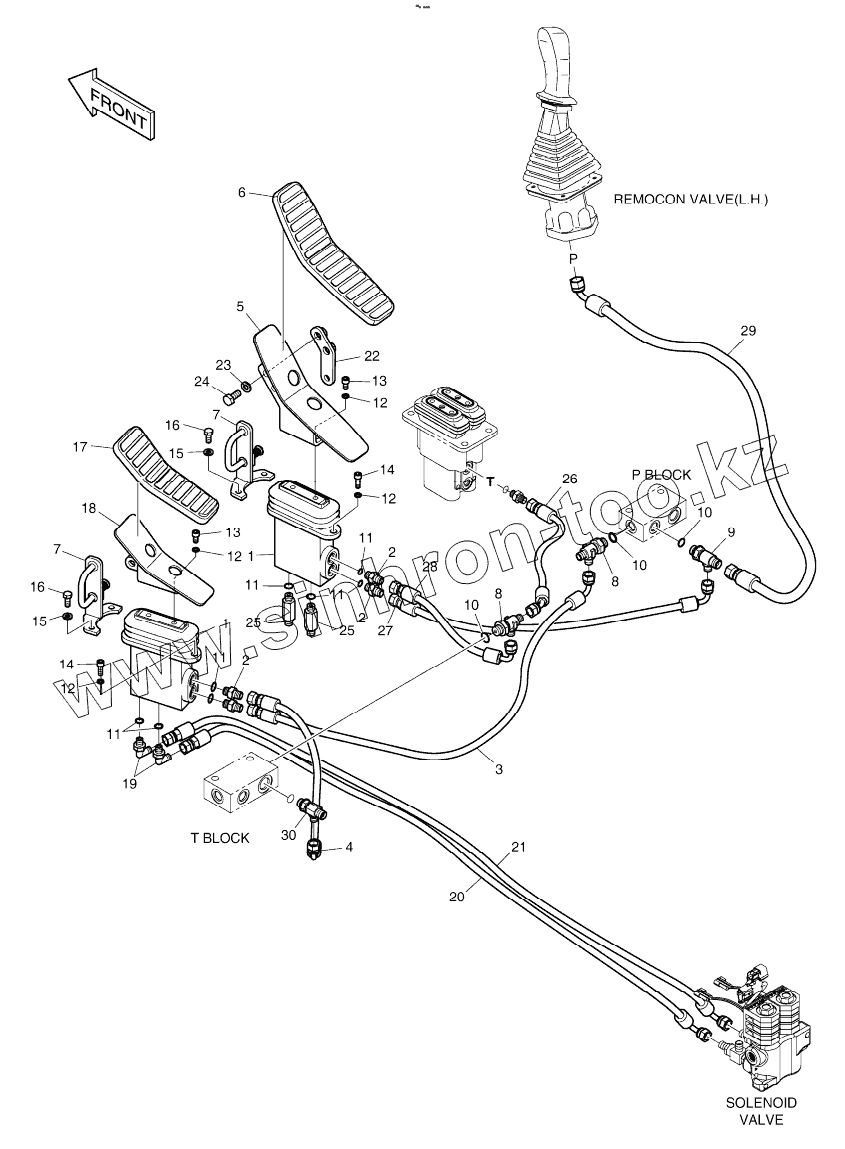

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING - ARTI. AND ROTATING

Тип техники

Марка

Модель

Схема

K1038218A

K1038218A

K1038218A

1

1

2

2

2

3

4

5

6

7

7

8

8

9

10

10

10

11

11

11

11

11

12

12

12

12

13

13

14

14

15

15

16

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
K1038218A	K1038218A		PILOT PIPING, ARTI
1	K1017382A		PEDAL VALVE
2	2181-1126D14		ADAPTER;S PFO-PF1/4
3	DS2093013		HOSE
4	DS2093130		HOSE
5	K1015404		BRACKET
6	161-00386		RUBBER;PEDAL
7	K1001873A		PLATE
8	2181-1951D7		TEE PFO3/8-2PF1/4
9	2181-1951D6		TEE
10	S8000141		O-RING
11	S8000111		O-RING
12	S5110603		WASHER;SPRING
13	S2211866		BOLT;SOCKET
14	S2212266		BOLT;SOCKET M10X1.5X30
15	S5102503		WASHER;SPRING
16	S0508866		BOLT
17	K1017235		RUBBER, PEDAL
18	K1015486		BRACKET
19	2181-1702D4		ELBOW
20	DS2093073		HOSE
21	DS2093073		HOSE
22	K1001871B		PLATE
23	S5102603		WASHER;SPRING M10
24	S0512066		BOLT
25	2181-1126D34		ADAPTER PFO1/4-PF1/4
26	DS2092046		HOSE
27	DS2093202		HOSE PF1/4-480L
28	DS2093130		HOSE
29	DS2095003		HOSE
30	2181-1951D19		TEE PFO1/2XPF1/2XPF1/4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
