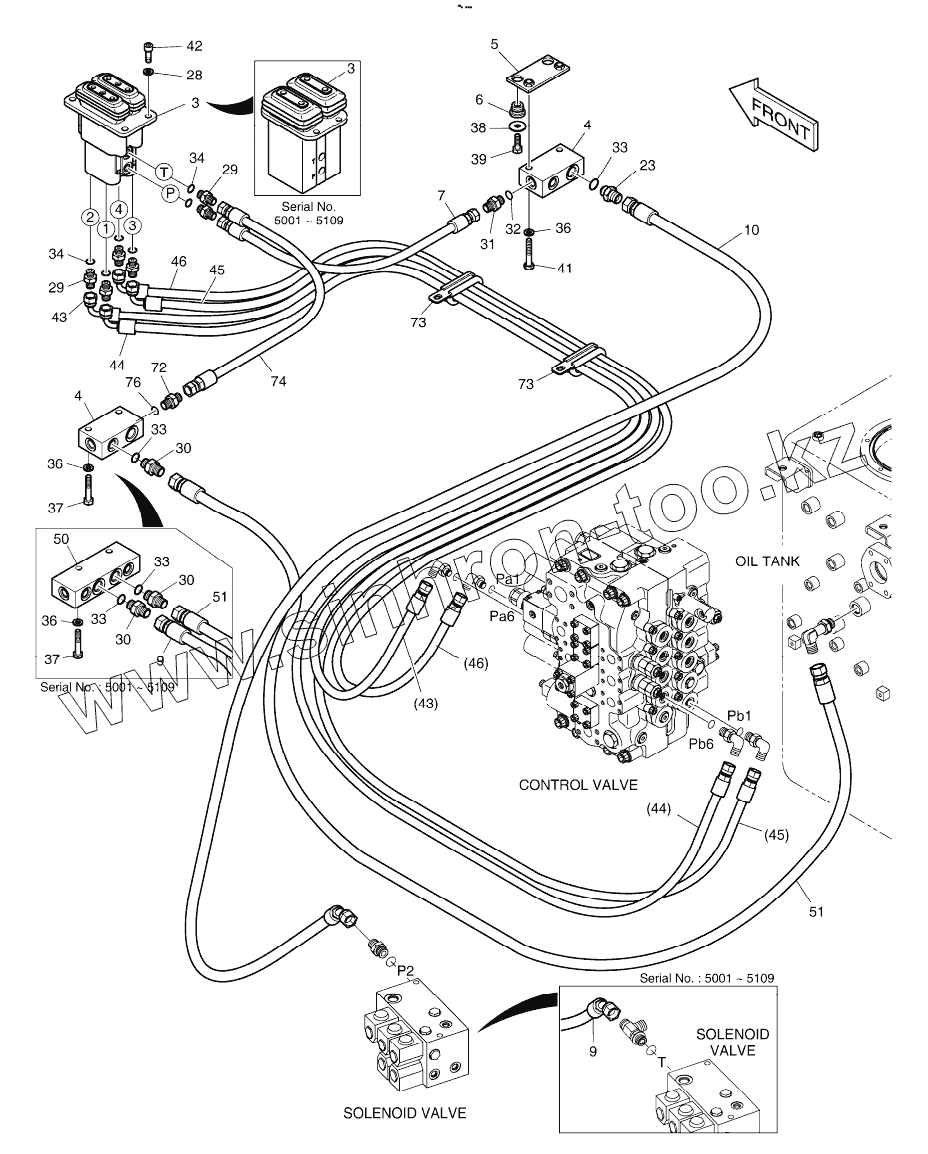

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING (8)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3
3
4
4
4
4
4
4
5
6
7
9
9
10
23
28
29
29
30
30
30
30
30
30
30
30
31
32
33
33
33
33
33
33
33
33
33
33
34
34
36
36
36
37
37
38
39
41
42
43
43
44
44
45
45
46
46
50
51
51
72
73
73
74
76
Позиция на иллюстрации Заводской номер детали Название детали
K1009824C K1009824C PILOT PIPING
3 420-00467 VALVE, PEDAL
3 420-00467A VALVE, PEDAL
4 2423-1470 BLOCK
4 2423-1470 BLOCK
5 621-02151 PLATE
6 198-00016 RUBBER
7 DS2094006 HOSE
9 DS2054336 HOSE PF1/2-1760L
10 DS2054356 HOSE
23 2471-1135 FILTER;ADAPTER
28 S5110603 WASHER;SPRING
29 2181-1126D14 ADAPTER;S PFO-PF1/4
30 2181-1126D6 ADAPTER
30 2181-1126D6 ADAPTER
31 2181-1126D36 ADAPTER PFO3/8-PF1/4
32 S8000141 O-RING
33 S8000181 O-RING
33 S8000181 O-RING
34 S8000111 O-RING
36 S5102603 WASHER;SPRING M10
37 S0558666 BOLT
38 2114-1058D10 WASHER
39 S0512266 BOLT
41 S0558766 Bolt
42 S2212266 BOLT;SOCKET M10X1.5X30
43 DS2093282 HOSE
44 DS2093169 HOSE
45 DS2093282 HOSE
46 DS2093282 HOSE
50 K1007042 BLOCK
51 DS2053870 HOSE
72 2181-1126D36 ADAPTER PFO3/8-PF1/4
73 124-00209D3 CLIP
74 DS2094006 HOSE
76 S8000141 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
