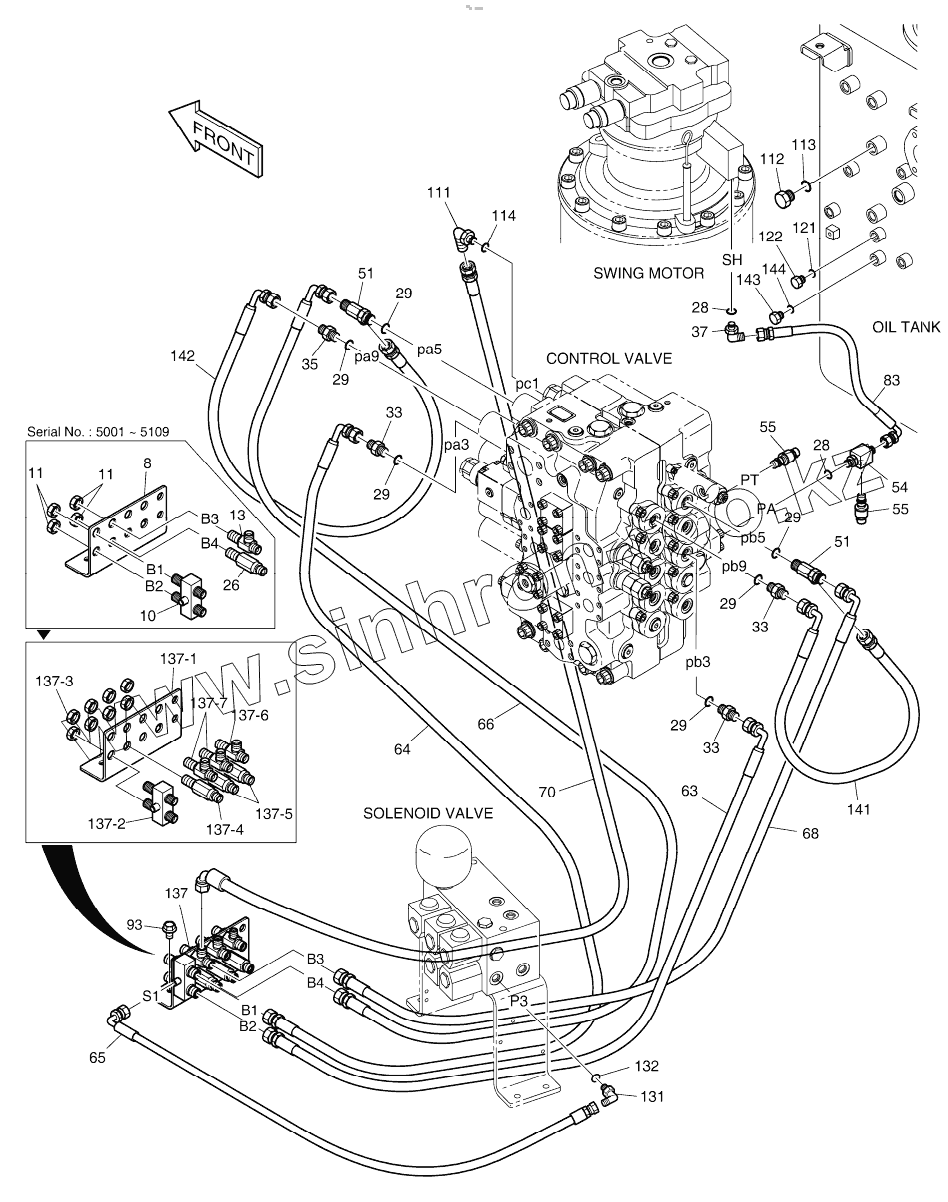

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
10
11
11
13
26
28
28
29
29
29
29
29
29
33
33
33
35
37
51
51
54
55
55
63
64
65
66
68
70
83
93
111
112
113
114
121
122
131
132
137
137-1
137-2
137-3
137-4
137-5
137-6
137-7
141
142
143
144
Позиция на иллюстрации Заводской номер детали Название детали
K1009807G K1009807G PILOT PIPING
8 K1000354 BRACKET, JOINT
10 420-00307 VALVE;SHUTTLE BLOCK
11 121-00010D1 NUT
13 181-00086D2 TEE 3PF3/8
26 420-00352D1 Valve, shockless
28 S8000111 O-RING
29 S8000141 O-RING
33 181-00144D5 Adapter
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
37 2181-1702D4 ELBOW
51 2181-1951D16 TEE
54 2181-2635 ADAPTER
55 2549-9112 SWITCH;PRESSURE
63 DS2093153 HOSE
64 DS2093063 HOSE
65 DS2093200 HOSE
66 DS2093242 HOSE
68 DS2093152 HOSE
70 DS2093225 HOSE
83 DS2093102 HOSE ASSY, HYDRAULIC
93 DS0025017 BOLT
111 2181-1702D3 ELBOW
112 2181-1950D2 PLUG PFO1/2
113 S8000141 O-RING
114 S8000111 O-RING
121 S8000111 O-RING
122 2181-1950D1 PLUG
131 2181-1702D4 ELBOW
132 S8000111 O-RING
137 K1038028 JOINT PLATE SUB ASSY
137-1 K1000354 BRACKET, JOINT
137-2 420-00307 VALVE;SHUTTLE BLOCK
137-3 121-00010D1 NUT
137-4 420-00352D1 Valve, shockless
137-5 DS2410009 ADAPTER
137-6 181-00086D1 TEE 2PF3/8-PF1/4
137-7 181-00086D2 TEE 3PF3/8
141 DS2093029 HOSE
142 DS2093029 HOSE
143 2181-1950D1 PLUG
144 S8000111 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
