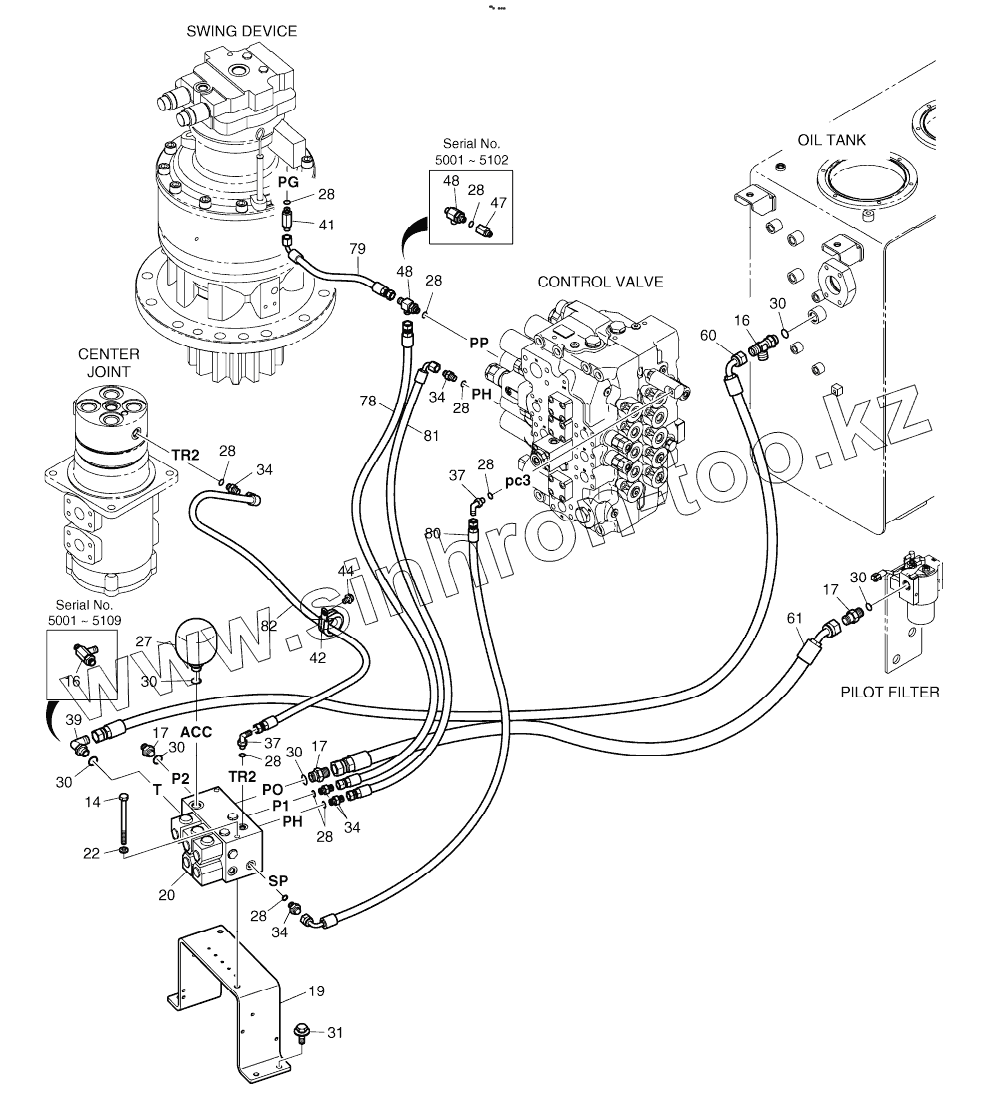

Каталог запасных частей к технике: Doosan DX225LC. PILOT PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
14
16
16
17
17
17
19
20
22
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
30
30
30
30
30
30
31
34
34
34
34
37
37
39
41
42
44
47
48
48
48
48
48
48
60
61
78
78
79
79
80
81
82
Позиция на иллюстрации Заводской номер детали Название детали
K1009807J K1009807J PILOT PIPING(1)
14 S0560066 BOLT
16 2181-1951D5 TEE 3-PF1/2
17 2181-1126D6 ADAPTER
19 K1013608 BRACKET
20 K1012576 VALVE, SOLENOID
22 S5102603 WASHER;SPRING M10
27 2460-9057A ACCUMULATOR
28 S8000111 O-RING
28 S8000111 O-RING
30 S8000181 O-RING
31 DS0025016 BOLT, SET
34 2181-1126D14 ADAPTER;S PFO-PF1/4
37 2181-1702D4 ELBOW
39 2181-1702D2 ELBOW
41 2181-1126D34 ADAPTER PFO1/4-PF1/4
42 124-00208D7 CLIP;BAND
44 K1001029 BOLT
47 471-00118 Filter, reducer
48 2181-1951D1 TEE PFO1/4-2PF1/4
48 K1038032 TEE
60 DS2055825 HOSE
61 DS2054355 HOSE
78 DS2094041 HOSE
78 DS2094032 HOSE
79 DS2093254 HOSE
79 DS2093035 HOSE PF1/4-350L
80 DS2093346 HOSE
81 DS2093249 HOSE
82 DS2093101 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
