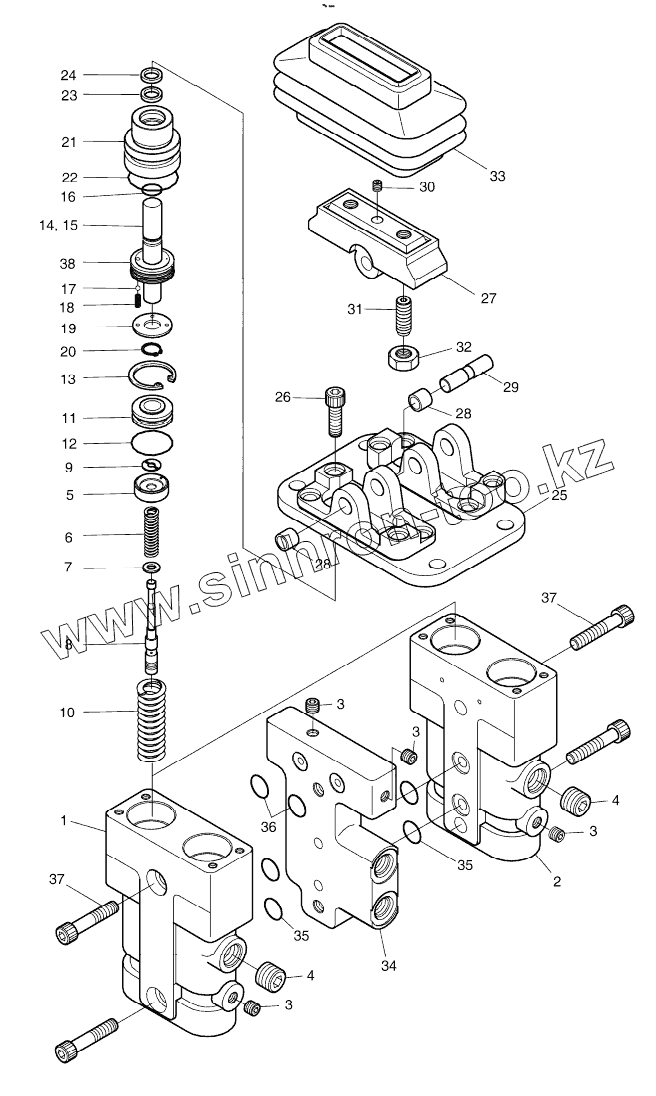

Каталог запасных частей к технике: Doosan DX225LC. PEDAL VALVE

Тип техники

Марка

Модель

Схема

420-00467

420-00453KT

1

2

3

3

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

35

36

37

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00467	420-00467		VALVE, PEDAL
420-00453KT	420-00453KT		SEAL KIT, PEDAL VALVE
1	423-00046		BODY
2	423-00047		BODY
3	2181-1116D1		Plug
4	2181-1116D3		PLUG;HEX. SOCKET
5	429-00004		SEAT, SPRING
6	K9001141		SPRING
7	429-00005		SEAT, SPRING
8	424-00042		SPOOL
9	161-00080		STOPPER
10	129-00042		SPRING
11	429-00006		GUIDE, ROD
12	S8000221		O-ring
13	1.229-00036		RING, SNAP
14	1.454-00001		ROD, PUSH
15	S5740480		PIN, SPRING
16	180-00197		SEAL
17	S6250110		BALL, STEEL
18	129-00043		SPRING
19	159-00017		PLATE
20	115-00042		RING, SNAP
21	181-00319		PLUG
22	S8010251		O-ring
23	180-00198		SEAL, ROD
24	180-00199		SEAL, DUST
25	K9001142		COVER
26	S2205261		Bolt
27	354-00002		CAM
28	2110-1184D7		BUSH
29	354-00003		SHAFT, CAM
30	S3523608		SCREW, SET
31	120-00127		SCREW, SET
32	S4014633		NUT M10
33	160-00008		BELLOW
34	114-00225		SPACER
35	S8000121		O-RING
36	S8000101		O-RING
37	S2212461		BOLT;HEX
38	1.409-00225		PISTON

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
