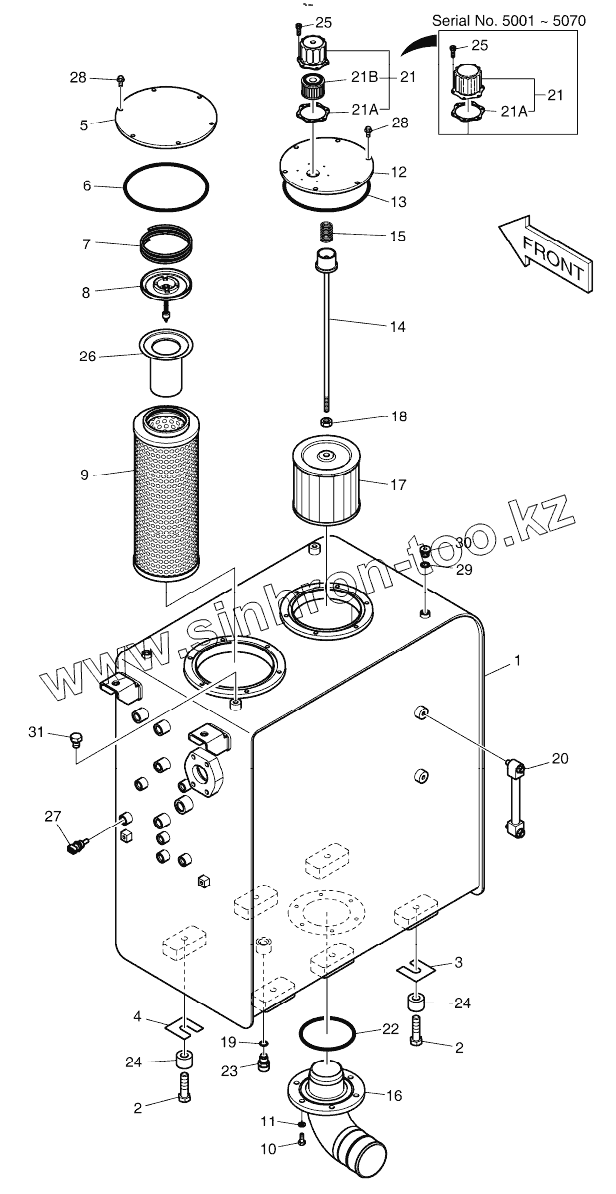

Каталог запасных частей к технике: Doosan DX225LC. OIL TANK

Тип техники

Марка

Модель

Схема

K1010202H

1

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

21A

21A

21

21

21

21A

21A

21B

22

23

2181-1950D7

24

24

25

25

26

27

28

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
K1010202H	K1010202H		OIL TANK ASSY
1	K1010203C		TANK, OIL
1	K1010203G		TANK, OIL
2	S0565466		BOLT M16X2.0X60
3	114-00522		SHIM
4	114-00523		SHIM
5	K1011675		COVER
5	K1011675A		COVER
6	S8011850		O-RING
7	2129-1393		SPRING
8	2426-1175		VALVE;BY-PASS
9	474-00055		ELEMENT, RETURN FILTER
10	S0512066		BOLT
11	S5102603		WASHER;SPRING M10
12	473-00052		COVER
13	S8011650		O-RING
14	136-00002		Rod
15	2129-1008		SPRING
16	K1000269A		PIPE, SUCTION
17	2474-9016A		FILTER;SUCTION
18	S4012733		NUT M12
19	S8000181		O-RING
20	119-00025B		GAUGE, LEVEL
21	422-00027A		BREATHER;AIR
21A	180-00200		PACKING
21	K1012685A		Breather, air
21A	K9005662		Gasket
21B	K1029257		Element, air breather
22	S8011200		O-RING
23	426-00278		VALVE, DRAIN
2181-1950D7	2181-1950D7		PLUG PF1/2
24	114-00425		Spacer
25	2120-2166D41		BOLT;SOCKET M5X0.8X8
26	471-00127		STRAINER, BY-PASS
27	K1003296		SENSOR, HYD OIL TEMP
28	K1007957		BOLT
29	S8000111		O-RING
30	2181-1890D2		PLUG PT1/4
31	S0514666		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
