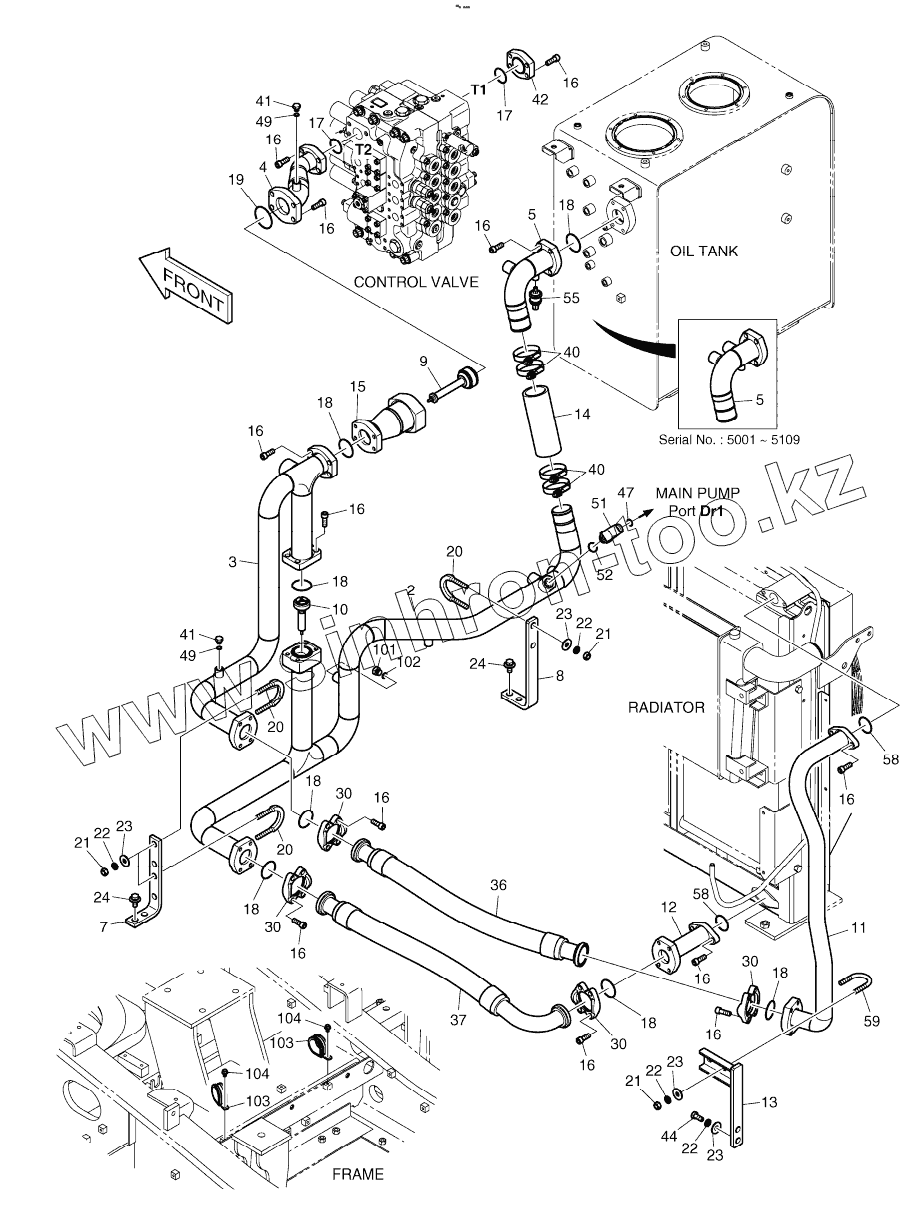

Каталог запасных частей к технике: Doosan DX225LC. OIL COOLER PIPING
2
2
3
4
5
5
5
5
5
5
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
19
20
20
20
21
21
21
22
22
22
22
23
23
23
23
24
24
30
30
30
30
36
37
40
40
41
41
42
44
47
49
49
51
52
55
58
58
59
101
102
103
103
104
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-00036 | 420212-00036 | PIPING,OIL COOLER | |
| K1009806H | K1009806H | OIL COOLER PIPING | |
| 2 | 420207-00021 | PIPE | |
| 2 | K1010123B | PIPE | |
| 3 | K1010124A | PIPE | |
| 4 | K1010125A | PIPE | |
| 5 | K1010126A | PIPE | |
| 5 | K1010126B | PIPE | |
| 5 | K1010126C | PIPE | |
| 7 | 195-02735B | PLATE | |
| 8 | K1010432 | PLATE | |
| 9 | K1002341 | VALVE, BYPASS | |
| 10 | K1007197 | VALVE, BYPASS | |
| 11 | K1023513 | PIPE | |
| 12 | K1023514 | PIPE | |
| 13 | K1002639B | BRACKET | |
| 14 | 2185-1776D1 | Hose | |
| 15 | K1000644B | PIPE | |
| 16 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 17 | 2180-1026D24 | O-ring | |
| 18 | 2180-1026D27 | O-RING | |
| 19 | 2180-1026D31 | O-RING | |
| 20 | 120-00258A | Bolt, u | |
| 21 | S4012733 | NUT M12 | |
| 22 | S5102703 | WASHER;SPRING M10 | |
| 23 | 2114-1058D30 | WASHER;PLAIN | |
| 24 | DS0025018 | BOLT | |
| 30 | 4215-1003D6 | Flange, split | |
| 36 | DS2038183 | HOSE | |
| 37 | DS2040513 | HOSE | |
| 40 | S8500092 | Clamp | |
| 41 | 2181-1950D1 | PLUG | |
| 42 | 2181-2157D6 | Flange, cover | |
| 44 | S0515266 | Bolt | |
| 47 | S8030121 | O-RING | |
| 49 | S8000111 | O-RING | |
| 51 | 2181-2294D2 | Elbow | |
| 52 | S8000241 | O-RING | |
| 55 | 549-00095 | SWITCH, PRESSURE | |
| 58 | 2180-1026D28 | O-RING | |
| 59 | 2120-1413D12 | BOLT;U | |
| 101 | 2181-1950D2 | PLUG PFO1/2 | |
| 102 | S8000141 | O-RING | |
| 103 | 124-00208D7 | CLIP;BAND | |
| 104 | К1001029 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
